豐田凱美瑞2.4正時鏈條安裝圖正時圖：
進氣VVT輪：豁口杠標記對齊有色鏈條
排氣輪記號 雙圓點標記對齊有色鏈條
曲軸輪記號 圓點和有色鏈條對齊

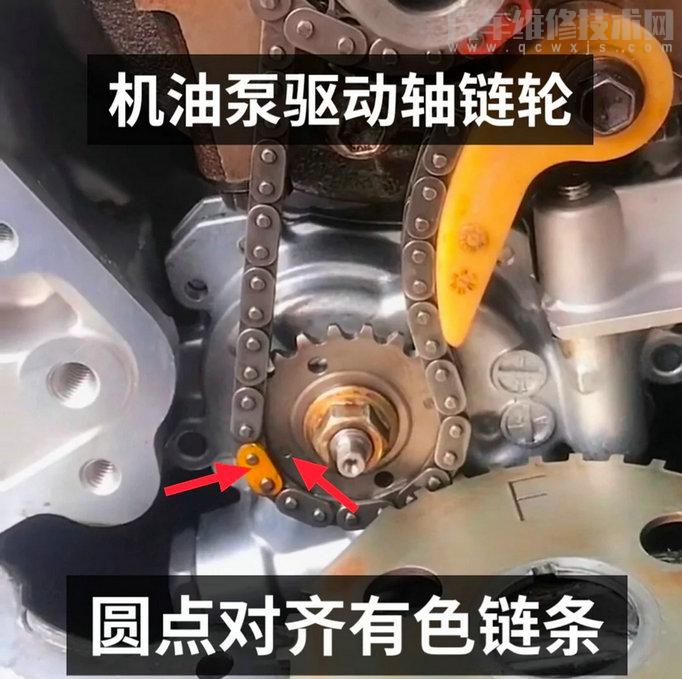

機油泵驅動軸鏈輪 圓點對齊有色鏈條
安裝傳感器信號盤F字母朝向臉面部）
平衡軸對法（一缸上支點）1號點和2號點平面平衡如箭頭所示（平衡軸兩個圓洞朝上12點方向）
