一、大眾1.6L EA211發動機正時帶的拆卸步驟

1. 拆卸空氣濾清器殼體。

2. 脫開線束固定卡子，如圖中箭頭所示。

1—節溫器蓋罩

18. 將正時帶從凸輪軸上脫開。

19. 取下正時帶。

二、大眾1.6L EA211發動機正時帶的安裝步驟

1. 檢查曲軸和凸輪軸的上止點位置。

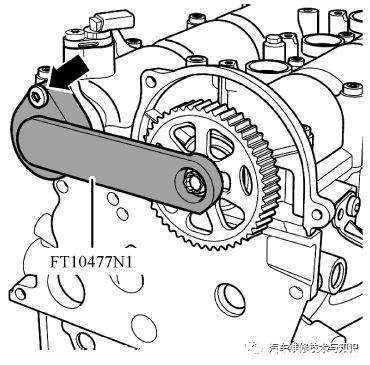

（1）將凸輪軸固定工具安裝在凸輪軸箱上。

（2）將定位銷以30N·m的力矩擰到氣缸體上并擰到底。

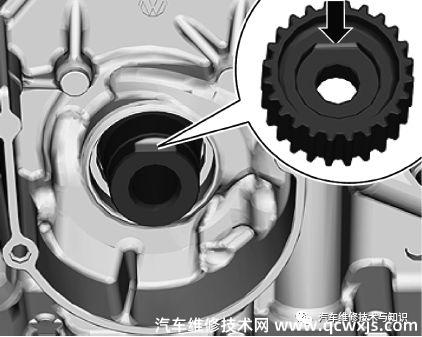

（3）將曲軸沿發動機轉動方向轉動至限位位置。

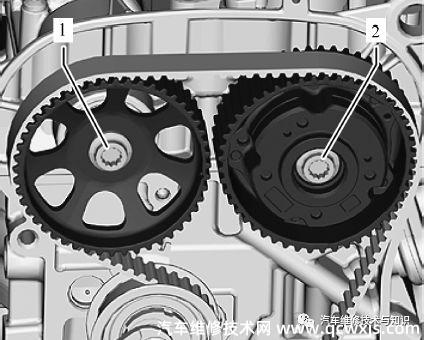

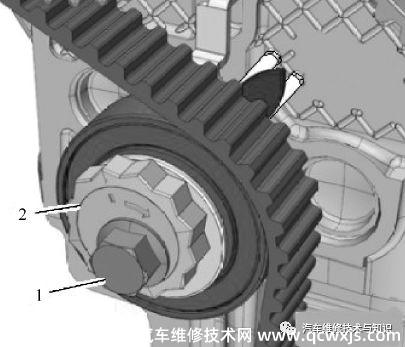

2. 更換凸輪軸正時帶輪螺栓1和2，并將其擰上，但不要擰緊。

擰緊張緊輪螺栓 ▲

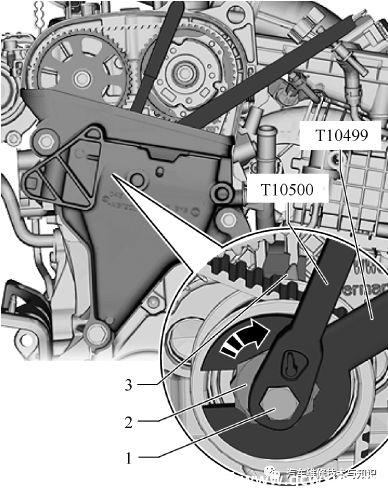

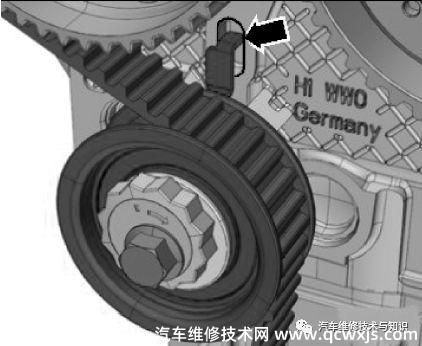

8. 偏心輪向回轉，直到指針正好位于設置窗口。

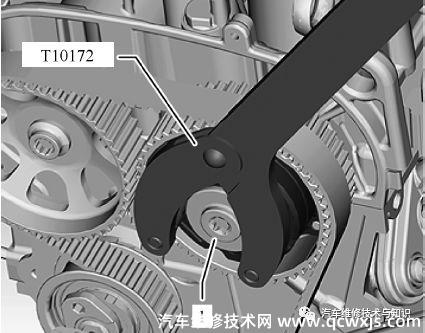

9. 使用13mm特殊環形扳手T10500將偏心輪保持在該位置，并擰緊螺栓1。

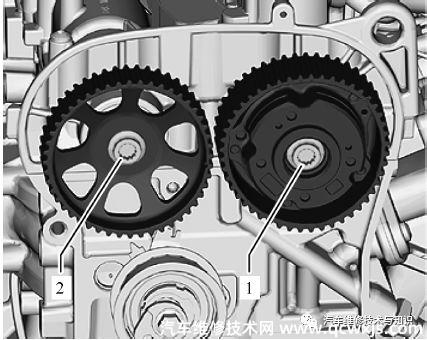

10. 使用帶適配器的定位扳手以50N·m的力矩擰緊螺栓1和2。

11. 旋出曲軸定位銷。

12. 旋出螺栓，取出凸輪軸固定工具。

13. 檢查配氣相位。

（1）將曲軸沿發動機轉動方向轉兩圈。

（2）將定位銷以30N·m的力矩擰到氣缸體上并擰到底。

（3）將曲軸沿發動機轉動方向繼續轉動，直到限位位置。

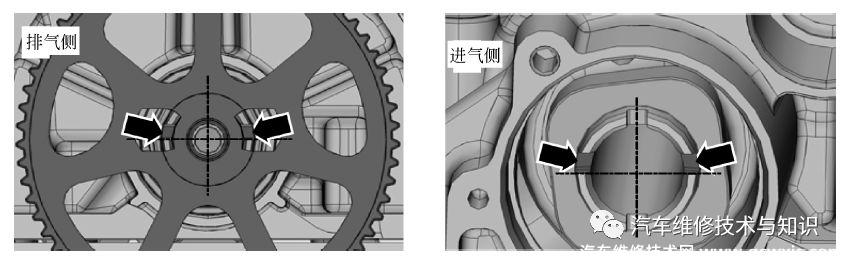

（4）將凸輪軸固定工具插入到凸輪軸止點，用力擰緊螺栓。這時，凸輪軸固定工具應能夠很容易地安裝。

（5）如果凸輪軸固定工具無法安裝，則配氣相位不合格，需要按上述方法重新調整配氣相位。
