（一）新凱越汽車 1.6L（ L91）發動機正時皮帶拆卸步驟
1．斷開蓄電池負極電纜。
2．從空氣濾清器出口軟管拆卸曲軸箱強制通風新鮮空氣管。
3．從空氣濾清器出口軟管斷開進氣溫度傳感器電氣連接器。
4．從節氣門體上拆卸空氣濾清器出口軟管，如圖 1-3-1 所示。
5．拆卸空氣濾清器殼體螺栓。
6．如圖 1-3-2 所示，拆卸空氣濾清器殼體。
7．拆卸右前輪。

8．拆卸右前輪防濺罩。

9．拆卸發動機附件傳動皮帶。
10．拆卸曲軸皮帶輪螺栓，如圖 1-3-3 所示。
11．拆卸曲軸皮帶輪，如圖 1-3-3 所示。
12．拆卸前上正時皮帶罩螺栓，如圖 1-3-4 所示。


13．拆卸前上正時皮帶罩，如圖 1-3-4 所示。
14．拆卸前下正時皮帶罩螺栓，如圖 1-3-4 所示。
15．拆卸前下正時皮帶罩，如圖 1-3-4 所示。
16．安裝曲軸皮帶輪螺栓。

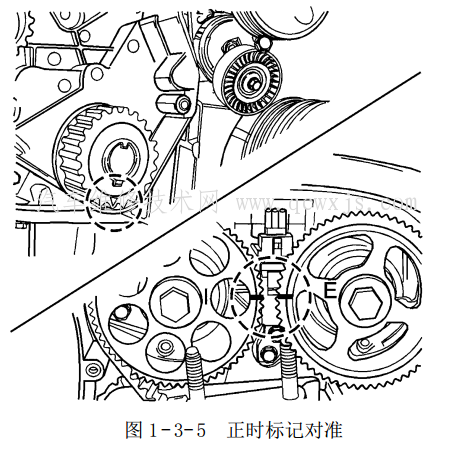

17．用曲軸皮帶輪螺栓沿順時針方向轉動曲軸至少一整圈，將曲軸正時齒輪上的標記對準后正時皮帶罩
底部的缺口，凸輪軸正時齒輪正時標記也要相互對準，如圖 1-3-5 所示。
18．稍微松開水泵固定螺栓。
19．使用專用工具順時針轉動水泵，如圖 1-3-6 所示。
20．拆卸右發動機支座。

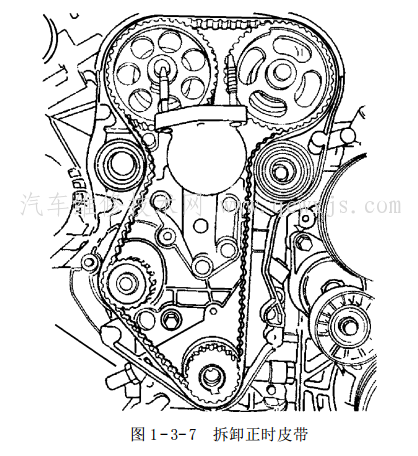

21．如圖 1-3-7 所示，拆卸正時皮帶。

（汽車維修技術網 原創 http://www.011315.cn/)

（二）新凱越汽車 1.6L（ L91）發動機正時皮帶安裝步驟
1．按照圖 1-3-5 所示，將曲軸正時齒輪上的正時標記對準后正時皮帶罩底部的缺口。
2．按照圖 1-3-5 所示，對準凸輪軸正時齒輪上的正時標記。
3．安裝正時皮帶。
4．按照圖 1-3-8 所示，安裝右發動機支座托架。
5．使用專用工具，順時針轉動水泵

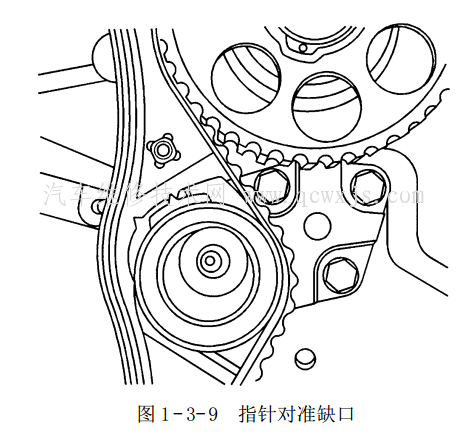

6．順時針轉動水泵，直到正時皮帶自動張緊器調節臂上的指針對準正時皮帶自動張緊器托架上的缺口，如圖 1-3-9 所示。
7．緊固水泵固定螺栓。
8．用曲軸皮帶輪順時針轉動曲軸兩整圈。
9．松開水泵固定螺栓。

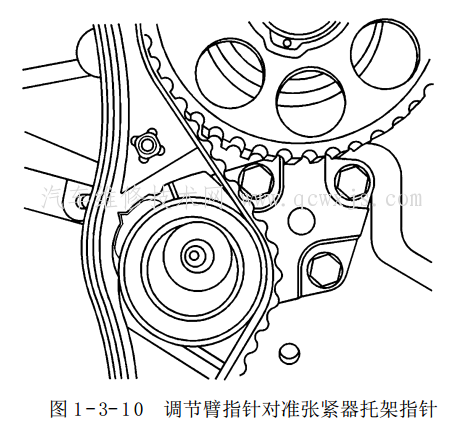

10．轉動水泵，直到正時皮帶自動張緊器調節臂上的指針對準正時皮帶自動張緊器托架上的指針，如圖 1-3-10 所示。

11．緊固水泵固定螺栓。將水泵固定螺栓緊固至 10N·m。
12．拆卸曲軸皮帶輪螺栓。
13．安裝前上和前下正時皮帶罩。

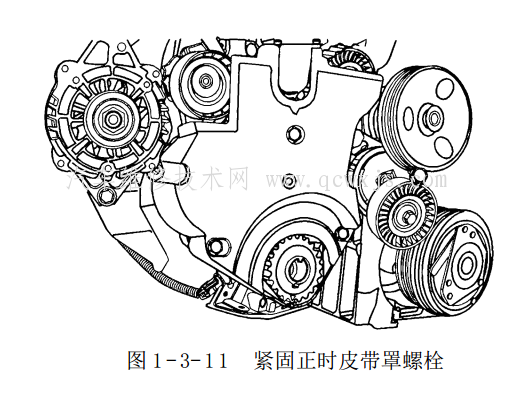

14．如圖 1-3-11 所示，安裝前上和前下正時皮帶罩螺栓。將前正時皮帶罩螺栓緊固至 10N·m。

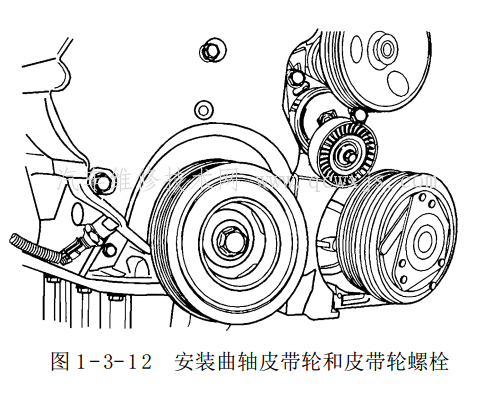

15．安裝曲軸皮帶輪，如圖 1-3-12 所示。
16．安裝曲軸皮帶輪螺栓。將曲軸皮帶輪螺栓緊固至 95N·m，并再次緊固 30°+15°。

17．安裝發動機附件傳動皮帶。
18．安裝右前輪防濺罩。
19．安裝右前輪。
20．安裝空氣濾清器殼體，如圖 1-3-13 所示。
21．如圖 1-3-13 所示，安裝空氣濾清器殼體螺栓。將空
氣濾清器殼體螺栓緊固至 10N·m。
22．將空氣濾清器出口軟管連接到節氣門體上。
23．將曲軸箱強制通風新鮮空氣管連接到空氣濾清器出
口軟管上。
24．將進氣溫度傳感器電氣連接器連接到空氣濾清器出口軟管上。

25．連接蓄電池負極電纜。
