【故障現象】一部2002年款上海通用別克凱越1.8汽車,行駛里程61000km。用戶反映開大燈后雨刷開始工作且喇叭不響,有時按喇叭按鈕,喇叭單音且雨刷工作。
【故障分析】
由于大燈、雨刷、喇叭是各自獨立的電路系統,于是懷疑是線路串線的地方引起各系統短路,造成故障。首先檢查保險絲、燈光、喇叭、雨刷系統電源保險絲,均良好,由于總是雨刷器異常工作,從檢查雨刷器電機開始。
拔掉雨刷電機插頭,開大燈。大燈正常點亮,測量雨刷電機插頭,沒有電源供給,說明大燈系統電路沒有電源串路到雨刷系統。但為什么雨刷會同時開始工作呢?根據雨刷電路圖原理(圖3-7),雨刷電機工作需要雨刷開關提供電源或者噴水電機工作,雨刷電機也將工作。
于是懷疑方向盤組合開關引起雨刷故障,又因?yàn)榘蠢葧r(shí)也會出現雨刷工作的情況,所以將檢測重點轉到方向盤下組合開關上。拔掉組合開關插頭,分別測量燈光,雨刷開關和喇叭的工作狀況都沒有問題,而喇叭按鈕是搭鐵控制,不可能有電源串線引起雨刷工作。難道是搭鐵線路串線引起故障?因?yàn)槔劝粹o控制喇叭繼電器,于是拔掉喇叭繼電器,直接短接繼電器喇叭端針腳,發現喇叭聲音只有單音,而雨刷也工作一下才停。

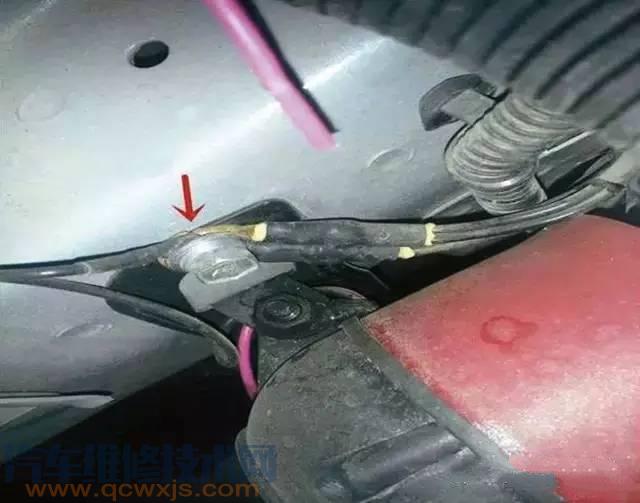

檢查喇叭插頭,接觸良好。拔掉喇叭插頭,再按喇叭按鈕,雨刷不再工作,喇叭電源正常,可以點亮試燈。直接到電池上測試電喇叭,喇叭工作也正常。難道是喇叭搭鐵線不良?根據電路原理,查找喇叭搭鐵線,在右前大梁處找到搭鐵點G101,發現該處已經嚴重銹蝕,造成搭鐵不良(圖3-8)。
用砂紙打磨,清潔處理搭鐵線路和大梁,緊固螺絲,使搭鐵良好。重新實驗,喇叭清脆有力,按喇叭時雨刷也不工作。繼續開大燈,燈光正常,雨刷也不再同時工作,開雨刷,可以正常工作,故障徹底排除。
【故障排除】
處理前大梁搭鐵點G101搭鐵不良,故障排除。

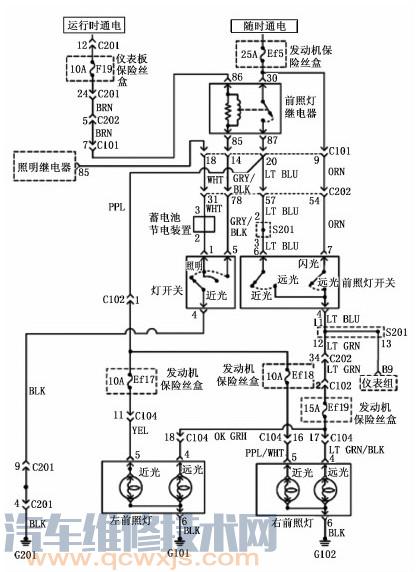

【維修總結】從電路圖可以看出,右前大燈、喇叭、玻璃清洗噴水馬達、搭鐵都在公共搭鐵點G101。由于G101搭鐵不良,當開大燈時,電壓信號通過搭鐵點連接線路,給雨刷間歇繼電器控制單元一個電壓,雨刷間歇繼電器當作是噴水工作信號,于是指示雨刷電機作間歇工作。而喇叭由于搭鐵不良,經過雨刷系統構成回路,所以喇叭聲音不響,甚至只有單音喇叭工作。燈光電路圖如圖3-9。
