雪鐵龍C5 2.0 EW10A發動機正時皮帶校對
02-22
雪鐵龍C5 2.0 EW10A發動機正時皮帶校對方法如下
一、雪鐵龍C5 2.0 EW10A發動機正時皮帶的拆卸
在拆卸正時皮帶之前
（1）首先斷開車輛蓄電池的負極電纜接頭。
（2）用舉升機舉升車輛，使兩個前輪離開地面。（3）拆下發動機裝飾}V-蓋。
（4）松開發動機供油管并將其移至一旁。
（5）拆下發動機附件傳動皮帶。
（6）將發動機固定在吊具上（通過發動機上的兩個吊耳），使用車間舉升機將其舉升到合適位置。
（7）拆下螺栓（如圖1中1所示）。
（8）將冷卻液儲存罐挪到一邊，以便下一步的拆裝。
（9）拆卸：
①2個螺栓（如圖1中2所示）。
②發動機懸置臂。
③發動機上部正時吊蓋（如圖1中3所示）。
（10）采用曲軸皮帶輪（圖2中7所示）螺栓（圖2中6所示）轉動發動機，直至發動機處于銷連接位置被固定的狀態。
使用專用工具（0194-A①將發動機進氣凸輪軸正時皮帶輪（圖2中5所示）定位。
②將發動機排氣凸輪軸止時皮帶輪（圖2中4所示）定位。（11）如圖3中A：手動變速器的銷連接。如圖3中B：白動變速器的銷連接。
（12）通過曲軸皮帶輪（圖2中6所示）的螺栓（圖2中7所示）轉動發動機至定位位置。將曲軸用固定桿固定，使用上具0189-R。
（13）如果沒有將曲軸和凸輪軸進行銷住，則不得拆下曲軸皮帶輪（圖2中6所示）。
（14）拆卸：
①曲軸皮帶輪螺栓（圖2中7所示）。
②曲軸皮帶輪（圖2中6所示）。
（15）拆卸：
①4個螺栓（圖4中8所示）。
②發動機下部正時罩蓋（圖4中10所示）。
③擰松張緊輪螺栓（圖4中12所示）。
④順時針方向旋轉發動機正時皮帶張緊輪（圖4中11所示）。
⑤拆下發動機正時皮帶（圖4中9所示）。

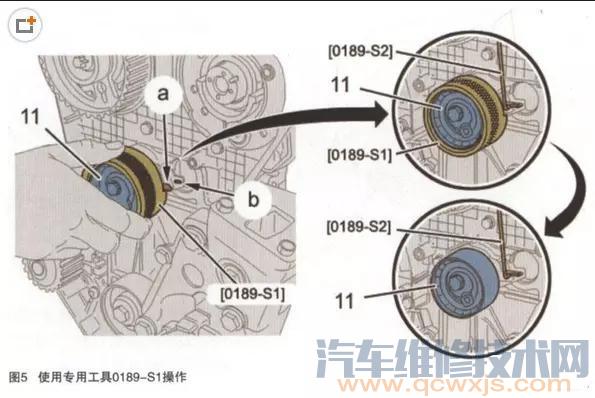

（1）轉動張緊輪（如圖5中11所示），使用工具0189-S1穿過凹槽（如圖5中b所示）。
（2）將工具0189-S2置于指針（如圖5中a所示）處將其鎖止，然后取下工具0189-S1。
（3）檢查張緊輪的張力（圖5中11所示），使張緊輪（圖6中14所示）和冷卻液泵能自由轉動（不能存在間隙和轉動時有明顯阻力）。同時，應檢查確認張緊輪沒有噪音、沒有潤滑脂痕跡。檢查這幾個輪子的表面狀況，不應存在異常狀態。檢查發動機機油泵和凸輪軸上的密封圈的密封情況是否良好。

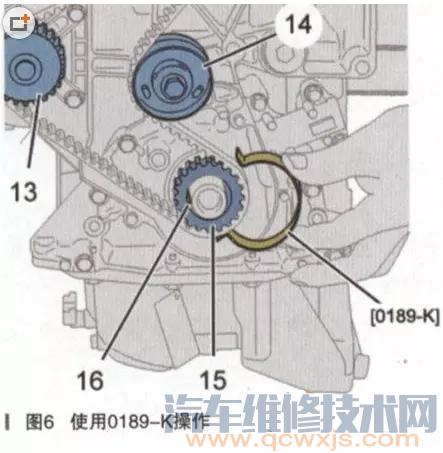

（4）注意事項：檢查鍵槽（如圖6中16所示）是否存在
（5）將新正時皮帶定位在曲軸小齒輪（如圖6中巧所示）上。使用工具0189-K固定正時皮帶。
嚴格按照下列順序，安裝正時皮帶：
①導輪（如圖6中14所示）。
②發動機進氣凸輪軸皮帶輪。
③發動機排氣凸輪軸皮帶輪。
④冷卻液水泵皮帶輪（如圖6中13所示）。
⑤張緊輪。
⑥注意事項：使皮帶盡量與每個皮帶輪和張緊輪的外側邊緣平齊。
拆卸：
①工具0189-K。
②發動機排氣凸輪軸0194-A的工具。
③來自張緊輪0189-S2的工具。
④注意事項：適當放置工具0194-A，以鎖住發動機進氣凸輪軸皮帶輪。
清潔：
①曲軸螺紋（使用14 X 150mm絲錐）。
②曲軸皮帶輪螺栓。
（9）擰上固定螺釘，但不要擰緊。
（10）安裝：
①發動機下部正時罩蓋。
②4個螺栓。
③曲軸皮帶輪。
④曲軸皮帶輪螺栓。
（11）如果正時皮帶過緊，必須在發動機冷機狀態下執行此項操作。

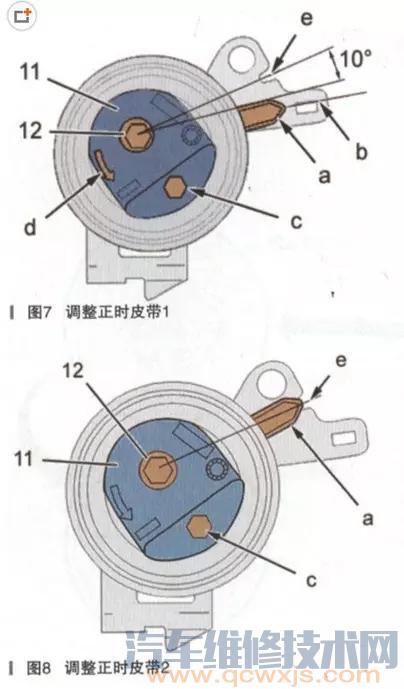

①按箭頭（如圖7中d所示）的方向轉動張緊輪（圖7中11所示）的輪毅，使用六角頭扳手（在圖7中c處）（反時針方向）。
②把定位調節裝置（如圖7中a所示）定位在過緊位置（如圖7中b所示）。指針（如圖7中a所示）超過凹槽（如圖7中e所示）的角度必須至少為10°。如果不是這種情況：更換張緊輪或正時皮帶和張緊輪總成。
（12）張緊固定件期間，張緊輪（如圖7中11所示）不得轉動，如果不是這種情況，重新進行正時皮帶張緊操作。
（13）擰緊螺栓（如圖7中12所示）。拆下工具0189-R和0194-A。
（14）擰緊曲軸皮帶輪螺栓。
（15）按發動機的轉動方向轉動曲軸10圈。切勿反向轉動曲軸，不要給正時皮帶施加壓力或外力。
（16）固定曲軸和凸輪軸：
①曲軸，使用工具0189-R。
②發動機進氣凸輪軸正時皮帶輪，使用工具0194-A。
（17）注意：如果曲軸和凸輪軸不能被專用工具鎖住，則重新進行重裝操作。
（18）松開曲軸皮帶輪螺栓。
（19）調節發動機正時皮帶至最終要求的張力。
（20）擰松張緊輪螺栓（如圖8中12所示）。將張緊輪（如圖8中11所示）保持在該位置：使用六角頭扳手（在圖8中C處）。
（21）順時針轉動張緊輪（如圖8中11所示璐定位銷（如圖8中a所示）定位至位置（如圖8中e所示）。指針（如圖8中a所示）不得超過凹槽（如圖8中e所示）。如果不是這種情況，重復正時皮帶過緊和張緊操作。
（22）擰緊張緊輪的螺栓。注意：張緊固定元件期間，張緊輪不得轉動。如果不是這種情況，重新進行正時皮帶張緊操作。
（23）安裝新曲軸皮帶輪螺栓。
（24）拆下上具0189-R和0194-A。
（25）檢查發動機正時皮帶張緊度是否符合要求。
①按照發動機曲軸的運轉方向轉動曲軸2圈。切勿反向轉動曲軸，不要給正時皮帶施加壓力或外力。
②插入銷釘以固定發動機進氣凸輪軸正時皮帶輪，使用工具0194-A。
③如果張緊輪指針（如圖8中a所示）不處于其調整位置（如圖8中e所示）：重新進行安裝正時皮帶的張緊操作。
④拆下工具0194-A。
①發動機上部正時罩蓋。
②發動機懸置臂。
③2個螺栓。
④冷卻液儲存罐。
⑤螺栓。
⑥發動機附件傳動皮帶。
（26）從發動機兩邊的吊耳上拆下吊具。
（27）定位并固定發動機供油軟管。
（28）重新安裝發動機裝飾罩蓋。
（29）用舉升機降低車輛。
（30）重新連接蓄電池負極電纜接頭而后進行發動機運轉試驗，以確定整個正時皮帶的安裝過程是正確的。
