標志307/308正時皮帶的拆卸
01 關閉點火開關，等候15min再斷開蓄電池接頭(確保數據已保存到ECU)。
02 拆除前右輪、前右擋泥板、附件驅動皮帶。
03 如a所示，利用工具2、3鉤住發動機的吊耳，確保安全。


04 拆除動力轉向管固定螺栓1，移開動力轉向管，如下圖所示。


05 拆除右側發動機固定支架1（圖a所示）
06 拆除上正時齒輪室蓋。
07 順時針轉動曲軸，直到能夠插入飛輪定位銷，以卡住曲軸， 如下圖所示。


08 用定位銷1卡住凸輪軸正時齒輪5、6，如下圖所示。


09 拆除螺栓3、曲軸皮帶輪2和下正時齒輪室蓋4。
提示：在沒有卡住曲軸和凸輪軸之前， 不要拆除曲軸皮帶輪。

10 擰松張緊輪8的螺栓9，順時針轉動張緊輪。
11 取下正時皮帶7。




標志307/308正時皮帶的安裝
01 每次必須更換新的正時皮帶。
02 檢查張緊輪、導輪及水泵能運轉自如，無擺動和發卡的現象；同時檢查這些輪運轉無噪聲，無油跡。
03 如下圖所示，利用張緊輪固定工具1a轉動張緊輪2， 直到轉過凹槽B。


04 裝上工具1b，卡住指針A，取走工具1a。
05 將正時皮帶裝到曲軸正時齒輪上。
06 用皮帶固定夾4固定正時皮帶，如下圖所示。


07 按順序導輪、進氣凸輪軸皮帶輪、排氣凸輪軸皮帶輪、水泵、張緊輪安裝正時皮帶。讓皮帶輪盡可能與各個導輪和齒輪的外表面平齊。
08 拆除皮帶固定夾、排氣凸輪軸皮帶輪定位工具和張緊輪固定工具。
09 繼續安裝。
① 正時下齒輪室。
② 曲軸皮帶輪。
③ 曲軸皮帶輪螺栓[預緊力矩為(40±4)N·m，擰緊角度為53°±4°]。

10 按如下方法張緊正時皮帶。

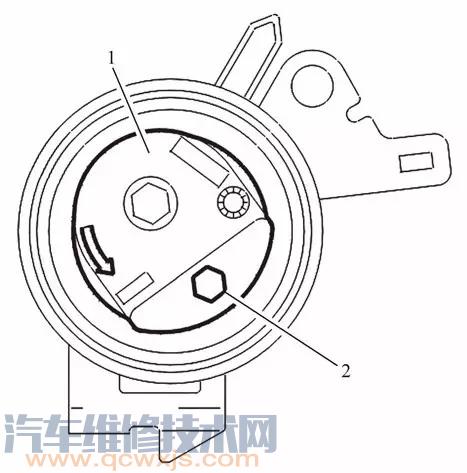

① 在內六角螺栓2處用一個六角扳手按下圖箭頭所示的方向轉動張緊輪1。


② 繼續轉動張緊輪1，使指針A 指向位置C，如下圖所示。


注意：指針A 必須超過凹槽B 至少10°。否則， 更換張緊輪， 或正時皮帶，或張緊輪總成。然后， 按上圖所示箭頭的方向轉動張緊輪， 使指針A 指向凹槽B。指針A 不得超過凹槽B。否則， 重新張緊正時皮帶。

③ 擰緊張緊輪螺栓，擰緊力矩為(21±2)N·m。

注意：當擰緊張緊輪螺栓時， 張緊輪不得轉動。否則， 重新張緊正時皮帶。張緊輪上的內六角螺栓2 應低于氣缸蓋與氣缸體的結合面D （ 約15°）， 否則，更換張緊輪， 或正時皮帶， 或張緊輪總成。

11 取下飛輪定位銷和凸輪軸定位工具。
12 順時針轉動曲軸10圈，使曲軸重新位于定位位置。
13 檢查正時皮帶的張力。指針A 應正方向對準凹槽B，如上圖所示。如果指針A 的位置不正確，再次重新張緊正時皮帶。
14 安裝助力轉向管。
15 安裝正時齒輪室上蓋、右發動機支架。
16 移走發動機吊具。
17 安裝發動機皮帶。
18 遵照與拆卸相反的步驟安裝其他零部件。
