凱越正時皮帶的拆卸
1. 斷開蓄電池負極電纜。
2. 從空氣濾清器出口軟管拆卸曲軸箱強制通風新鮮空氣管。
3. 從空氣濾清器出口軟管斷開進氣溫度傳感器電氣接頭。
4. 從節氣門體上拆卸空氣濾清器出口軟管。
5. 拆卸空氣濾清器殼體螺栓，然后拆下空氣濾清器殼體。
6. 拆卸右前輪。
7. 卸右前輪防濺罩。
8. 拆卸附件傳動皮帶。
9. 如下圖所示，拆卸曲軸皮帶輪螺栓，然后拆下曲軸皮帶輪。




10. 拆卸前上正時皮帶罩螺栓，取下前上正時皮帶罩。
11. 拆卸前下正時皮帶罩螺栓，取下前下正時皮帶罩（下圖）。



12. 安裝曲軸皮帶輪螺栓。
13. 用曲軸皮帶輪螺栓順時針轉動曲軸至少1圈，將曲軸正時齒輪上的標記對準后正時帶罩底部的缺口，對準凸輪軸正時齒輪正時標記（下圖）。




14. 稍微松開水泵固定螺栓，使用工具順時針轉動水泵以松開正時皮帶（下圖）。


15. 拆卸右發動機支座。
16. 拆下正時皮帶。

凱越正時皮帶的安裝
1. 將曲軸正時齒輪上的正時標記對準后正時皮帶罩底部的缺口。
2. 對準凸輪軸正時齒輪上的正時標記。
3. 安裝正時皮帶。

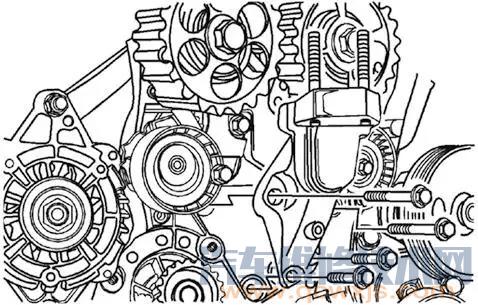

4. 安裝右發動機支座托架（下圖）。

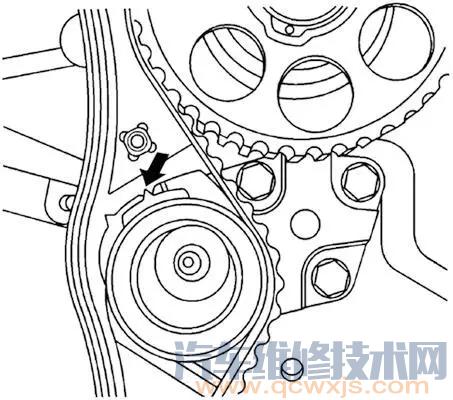

5. 順時針轉動水泵，直到正時皮帶自動張緊器調節臂上的指針對準正時皮帶自動張緊器托架上的缺口（下圖箭頭所示）。




6. 緊固水泵固定螺栓。
7. 用曲軸皮帶輪順時針轉動曲軸2圈。
8. 松開水泵固定螺栓。

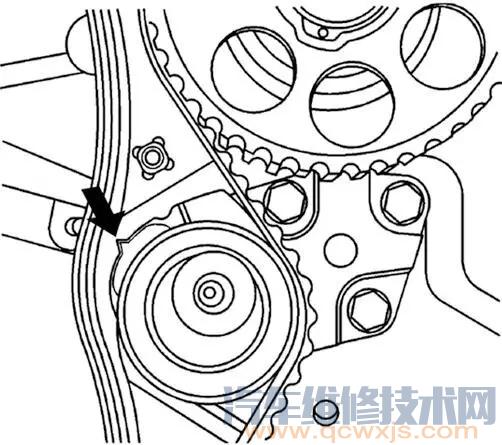

9. 順時針轉動水泵，直到正時皮帶自動張緊器調節臂上的指針對準正時皮帶自動張緊器托架上的指針（下圖中箭頭所示）。



10. 緊固水泵固定螺栓（緊固力矩為10N·m）。
11. 拆下曲軸皮帶輪螺栓（之前已安裝用于轉動曲軸）。
12. 安裝前上和前下正時皮帶罩。
13. 擰緊前上和前下正時皮帶罩螺栓。
14. 安裝曲軸皮帶輪。
15. 安裝曲軸皮帶輪螺栓。將皮帶輪螺栓緊固至95N·m，并再緊固30°+15°。
16. 安裝附件傳動皮帶。
17. 安裝右前輪防濺罩。
18. 安裝右前輪。
19. 安裝空氣濾清器殼體，擰緊安裝螺栓。
20. 將空氣濾清器出口軟管連接到節氣門體上。
21. 將曲軸箱強制通風新鮮空氣管連接到空氣濾清器出口軟管上。
22. 將進氣溫度傳感器電氣接頭連接到空氣濾清器出口軟管上。
23. 連接蓄電池負極電纜。
