別克GL8發動機正時安裝校對方法

01-19

[ 適用于2.4LLE5/LE9/LAF/LAT/LUK/LEA發動機 ]

專用工具：EN-45027張緊器工具；EN-45059角度測量儀；EN-48953凸輪軸執行器鎖止工具。

凸輪軸正時鏈條、鏈輪和張緊器的更換步驟如下：

拆卸程序

2. 拆下1號氣缸火花塞。1. 拆下凸輪軸蓋。

3. 向發動機旋轉的方向順時針轉動曲軸，直到1號活塞處于排氣沖程的上止點（TDC）位置。

4. 拆下發動機前蓋。

5. 拆下正時鏈條上導板螺栓和導板。在拆下正時鏈條之前，必須拆下正時鏈條張緊器以釋放鏈條的張力。如果不這樣做，則正時鏈將傾斜并且難以拆下。

6. 拆下正時鏈條張緊器。

7. 在排氣凸輪軸六角頭上安裝1把24mm扳手，以便支撐凸輪軸。

8. 拆下并廢棄排氣凸輪軸執行器螺栓。

9. 從凸輪軸和正時鏈條上拆下排氣凸輪軸執行器。

10. 拆下正時鏈條張緊器導板螺栓和導板。

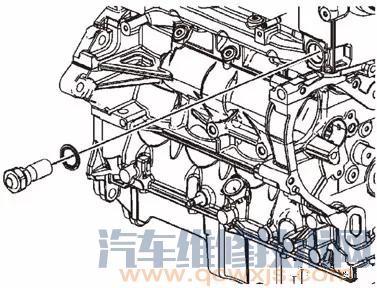

11. 拆下固定式正時鏈條導板檢修塞。

12. 拆下固定式正時鏈條導板螺栓和導板。

13. 在進氣凸輪軸六角頭上安裝1把24mm扳手，以便支撐凸輪軸。

14. 拆下并廢棄進氣凸輪軸執行器螺栓。

15. 通過氣缸蓋頂部，拆下進氣凸輪軸執行器和正時鏈條。

帶SIDI直噴的Ecotec4缸發動機，下正時鏈條曲軸齒輪可能配備了安裝在下正時鏈條曲軸齒輪前面的第二個間隔墊圈。外墊片/墊圈位于曲軸/平衡器皮帶輪和下正時齒輪之間，在拆下皮帶輪后可以保持原位。墊片/墊圈的表面上有一個圓點/標記，可能會被誤認為是下正時標記。如果適用，則必須拆下墊圈，以便查看下曲軸齒輪上的正確正時標記。

16. 拆下外摩擦墊圈（如裝備）。

17. 確保曲軸齒輪正時標記處于5點鐘位置且曲軸鍵處于12點鐘位置。

18. 拆下曲軸鏈輪。

19. 拆下內摩擦墊圈。

安裝程序

1. 確保進氣凸輪軸槽口處于5點鐘位置2且排氣凸輪軸槽口處于7點鐘位置1。1號活塞應處于上止點（TDC）位置，曲軸鍵處于12點鐘位置。如果配備了LE5、LE9、LAT、LNF、LDK、LHU、LTD、LBN或2010LAF發動機，則應確保進氣凸輪軸槽口處于5點鐘位置且排氣凸輪軸槽口處于7點鐘位置。

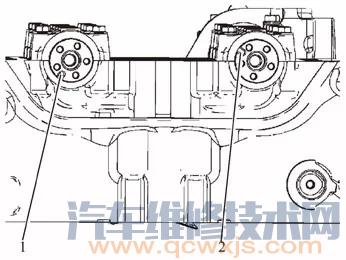

設置進排氣凸輪軸槽口位置

1—7點鐘位置；2—5點鐘位置

2. 確保進氣凸輪軸槽口處于10點鐘位置2且排氣凸輪軸槽口處于7點鐘位置1。1號活塞應處于上止點（TDC）位置，曲軸鍵處于12點鐘位置。如果配備了LAP、LE8、LEA、LUK，或2011LAF及更新的發動機，則應確保進氣凸輪軸槽口處于10點鐘位置且排氣凸輪軸槽口處于7點鐘位置。

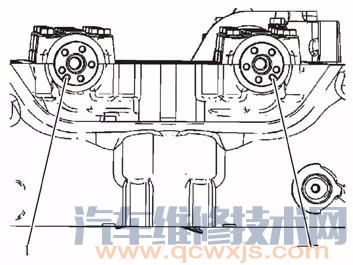

設置進排氣凸輪軸槽口位置

1—7點鐘位置；2—10點鐘位置

注意：帶SIDI直噴的Ecotec4缸發動機，下正時鏈條曲軸齒輪可能配備了安裝在下正時鏈條曲軸齒輪前面的第二個間隔墊圈；外墊片/墊圈位于曲軸/平衡器皮帶輪和下正時齒輪之間，在拆下皮帶輪后可以保持原位；墊片/墊圈的表面上有一個圓點/標記，可能會被誤認為是下正時標記；如果適用，則必須拆下墊圈，以便查看下曲軸齒輪上的正確正時標記。

3.安裝內摩擦墊圈1。

安裝曲軸鏈輪

1—內、外摩擦墊圈；2—正時標記；3—曲軸鏈輪

4. 安裝曲軸鏈輪，使正時標記2處于5點鐘位置且朝外。

5. 安裝外摩擦墊圈1（如裝備）。

6. 將進氣凸輪軸執行器裝配到正時鏈條中，使正時標記對準具有獨特顏色的鏈節1。正時鏈條上有3節彩色鏈節，2節鏈節具有相同的顏色，1節鏈節具有獨特的顏色。使用下面的程序?qū)㈡湽?jié)對準執行器：定位鏈條，使彩色鏈節可見。務必使用新的執行器螺栓。

對準進氣凸輪軸正時標記

1—具有獨特顏色的鏈節

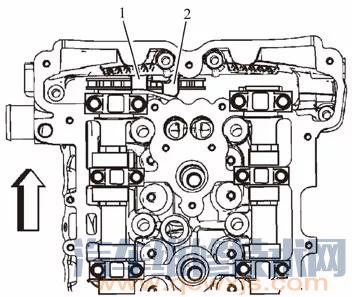

7. 通過氣缸蓋中的開口降低正時鏈條。注意：確保鏈條圍繞在氣缸體凸臺1、2的兩側。

正時鏈穿越位置

1，2—?dú)飧左w凸臺

8. 將進氣凸輪軸執行器安裝到進氣凸輪軸上，同時將定位銷對準凸輪軸槽。

9. 用手?jǐn)Q緊新的進氣凸輪軸執行器螺栓。

10. 將正時鏈條包繞在曲軸鏈輪上，將第一節具有相同顏色的鏈節1對準曲軸鏈輪上的正時標記，大約在5點鐘位置。

對準曲軸鏈輪正時標記

1—第一節具有相同顏色的鏈節

11. 如果適用，則安裝摩擦墊圈。

12. 順時針轉動曲軸以消除所有鏈條松弛。切勿轉動進氣凸輪軸。

13. 通過氣缸蓋中的開口向下安裝可調式正時鏈條導板，然后安裝可調式正時鏈條螺栓。將可調式正時鏈條導板螺栓擰緊至10N·m（89lbf·in）的扭矩。

14. 將排氣凸輪軸執行器安裝至正時鏈條中，使正時標記對準第二節具有相同顏色的鏈節。務必安裝新的執行器螺栓。

15. 將排氣凸輪軸執行器安裝到排氣凸輪軸上，使定位銷對準凸輪軸槽。

對準排氣凸輪軸正時標記

16. 使用24mm開口扳手，將排氣凸輪軸轉動約45°，直至凸輪軸執行器中的定位銷進入凸輪軸槽中。

17. 當執行器坐落到凸輪上時，用手?jǐn)Q緊新的排氣凸輪軸執行器螺栓。

18. 確認所有彩色鏈節與相應的正時標記仍對準。如果它們沒有對準，則重復必要的部分程序以對準正時標記。

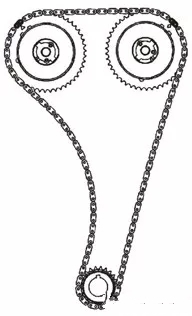

正時鏈標記對準

19. 安裝固定式正時鏈條導板和螺栓。將固定式正時鏈條導板螺栓擰緊至10N·m（89lbf·in）的扭矩。

20. 安裝正時鏈條上導板和螺栓。將正時鏈條上導板螺栓擰緊至10N·m（89lbf·in）的扭矩。

21. 執行以下步驟，重置正時鏈條張緊器。

a. 拆下卡環。

b. 從正時鏈條張緊器體拆下活塞總成。

c. 從活塞總成拆下密封環。

d. 將EN-45027-2工具2安裝到1個臺鉗中。

e. 將活塞總成的凹槽端安裝到EN-45027-2工具2中。

f. 使用EN-45027-1工具1，將棘輪滾筒旋入活塞內。

g. 將密封環重新安裝到活塞總成上。

h. 將活塞總成重新安裝到張緊器體內中。

i. 安裝卡環。

設置張緊器

1—EN-45027-1工具；2—EN-45027-2工具

22. 檢查正時鏈條張緊器密封件是否損壞。如果損壞，則更換密封件。

23. 檢查以確保從氣缸蓋中的正時鏈條張緊器螺紋孔中清除了所有污物和碎屑。在整個擰緊程序中，確保正時鏈條張緊器密封件居中，以排除機油泄漏的可能性。

24. 安裝正時鏈條張緊器總成。將正時鏈條張緊器擰緊至75N·m（55lbf·ft）的扭矩。

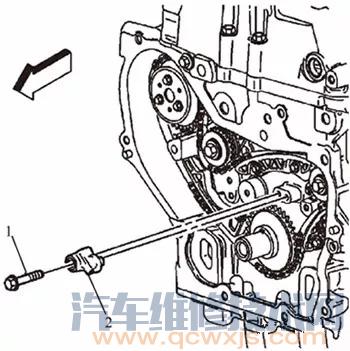

安裝張緊器

25. 通過將正時鏈條張緊器壓縮2mm（0.079in）來釋放正時鏈條張緊器，這將松開棘輪中的鎖止機構。要釋放正時鏈條張緊器，需使用端部帶橡膠頭的適當工具。將該工具伸進凸輪傳動室內，置于凸輪鏈條上。然后斜向下猛地晃一下，以松開張緊器。

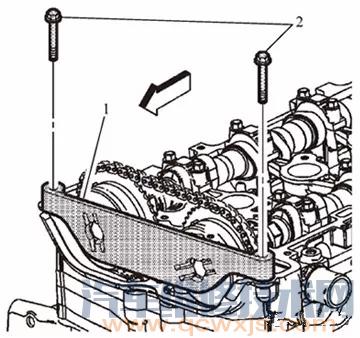

26. 安裝EN-48953鎖止工具1并將螺栓2擰入氣缸蓋中，緊固至10N·m（89lbf·in）的扭矩。
