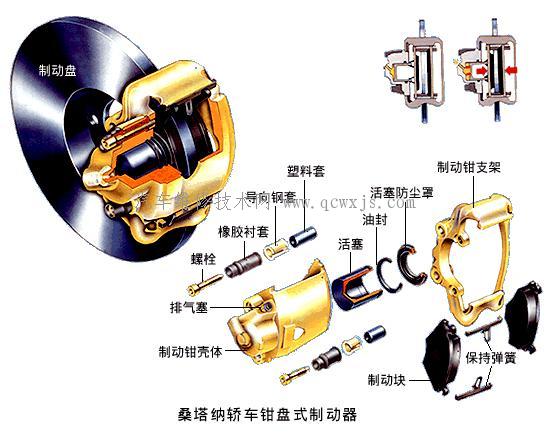

浮鉗盤式制動器構造

滑動鉗盤式制動器分類

按制動鉗的運動方式，浮鉗式制動器又可分為滑動鉗盤式制動器和擺動鉗盤式制動器，其中滑動鉗盤式制動器應用更廣。

滑動鉗盤式制動器的特點
滑動鉗盤式制動器的特點是：制動鉗可以相對制動盤作軸向滑動；只在制動盤的內側設置油缸，而外側的制動塊則附裝在鉗體上。

浮鉗盤式制動器的工作原理

用于汽車后輪、帶駐車制動傳動裝置的DBA盤式制動器的浮式制動鉗如下圖所示。駐車制動時，在駐車制動杠桿凸輪的推動下，自調螺桿連同自調螺母一直左移到螺母接觸活塞底部。此時，由于扭簧的阻礙，自調螺母不可能倒轉著相對于螺桿向右移動。于是軸向推力通過活塞傳到制動塊上而實現制動。解除駐車制動時，自調螺桿在膜片彈簧的作用下，隨著駐車制動杠桿復位。
