氧傳感器波形測試方法

啟動發動機使氧傳感器加熱至315℃以上，發動機處于閉環工作狀態，利用跨接線或探頭與傳感器連接器信號端子相連，觀察氧傳感器的信號波形。

氧傳感器波形分析

01氧傳感器增幅雜波如下圖所示。增幅雜波是指氧傳感器的信號電壓波形中經常出現300~600mV 的一些不重要的雜波。這種雜波是由氧傳感器本身的化學特性引起，而不是由發動機故障引起的，所以它又稱為無關型雜波。所謂明顯的雜波是指高于600mV 和低于300mV 的雜波。

（汽車維修技術網 原創 http://www.011315.cn/)

02氧傳感器中等雜波如下圖所示。這種雜波是指高壓段部分向下的尖峰。中等雜波幅度不大于150mV。氧傳感器的波形通過450mV 時，中等雜波會到200mV。這種雜波與反饋系統的類型、發動機的運行方式、發動機系列或氧傳感器類型有很大關系。

03氧傳感器嚴重雜波如下圖所示。嚴重雜波指振幅大于200mV 的雜波，在信號波形頂部向下沖，沖過200mV 或達到信號電壓底部的尖峰，在發動機運轉期間它會覆蓋氧傳感器的整個信號電壓范圍。發動機穩定運轉時出現雜波，說明發動機有故障，一般是點火不良或各缸噴油量反映不一致造成的，這種雜波的出現必須排除。

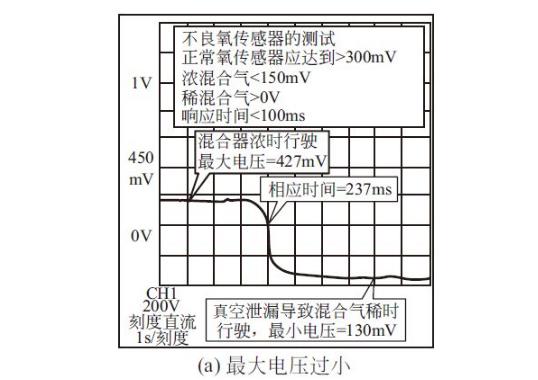

04氧傳感器最大電壓過小，如下圖所示。從波形上分析，最大電壓為427mV，最小電壓為130mV，響應時間為237ms。這種波形不符合標準，故障原因?yàn)檎婵招孤?

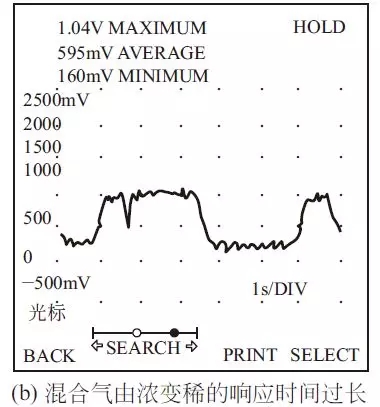

05混合氣由濃變稀的響應時間過長，如下圖所示。空燃比由濃變稀的響應時間大于100ms，說明氧傳感器失效或污染。用光標測得的響應時間是360ms，這個氧傳感器不合格。故障原因?yàn)槭褂媚晗揲L(zhǎng)，氧傳感器失效。

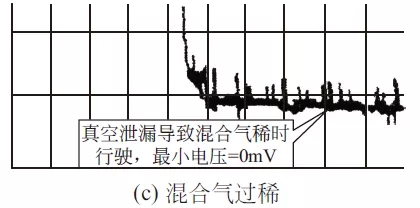

06混合氣過稀，如下圖所示。氧傳感器信號持續低壓，說明空燃比過大，混合氣過稀。若噴油脈沖高于規定值，則說明存在真空泄漏。

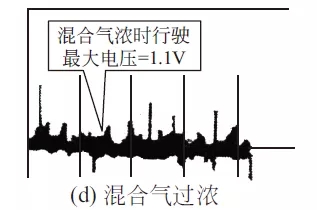

07混合氣過濃，如下圖所示。氧傳感器信號持續高壓，表明空燃比過小，混合氣過濃。檢查噴油脈沖，若噴油脈寬正?；蛐∮跇?biāo)準，則應檢查發動機是否存在機械故障或油壓過高；若噴油脈寬高于指定值，則偏濃的故障是由氧傳感器輸入信號線或控制單元故障引起的。

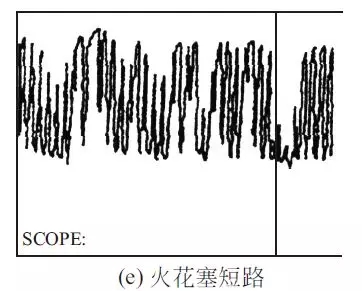

08火花塞短路，如下圖所示。此種故障在波形上出現大量的稀/濃過渡段。

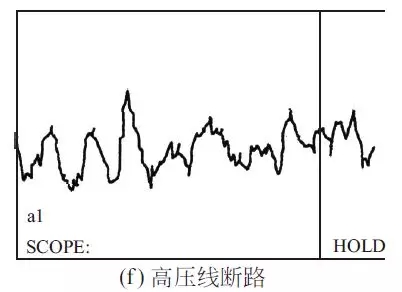

09高壓線斷路，如下圖所示。在波形上出現大量的濃/稀過渡段，故障原因是火花塞高壓線開路。

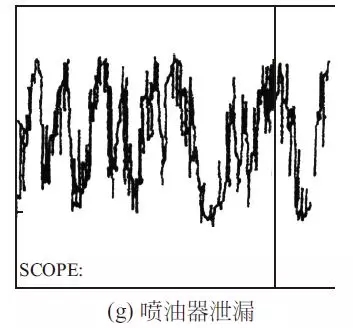

10噴油器泄漏，如下圖所示。波形上出現明顯的濃/稀過渡段。

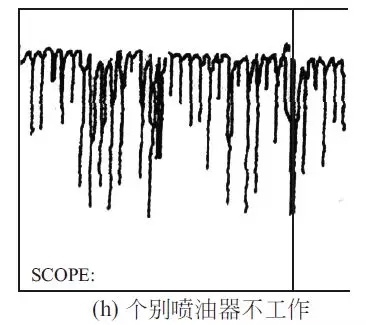

11個別噴油器不工作，如下圖所示。波形上出現大量的濃/稀過渡段。
