膜片彈簧離合器是目前在各種類型的汽車上應用最廣泛的汽車離合器，下面汽車維修網小編就介紹一下其離合器的結構與工作原理圖解給大家認識，希望大家對汽車離合器有更深入的了解。

膜片彈簧離合器的構造圖解

膜片彈簧離合器蓋和壓盤的分解圖

1—離合器蓋；2—膜片彈簧；3—壓盤；4—傳動片；5—從動盤；6—支承環

膜片彈簧離合器蓋和壓盤的結構

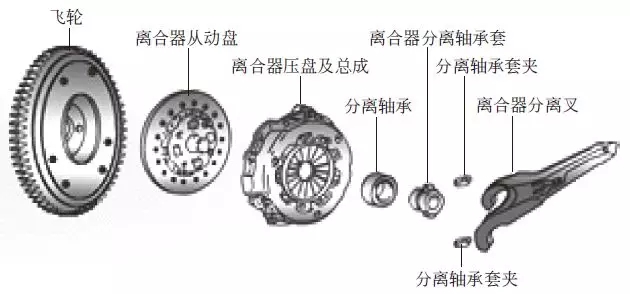

離合器的結構

膜片彈簧離合器也是由主動部分、從動部分、壓緊機構和操縱機構組成的。

主動部分由飛輪、離合器蓋和壓盤組成。離合器蓋通過螺栓固定在飛輪上，為了保持正確的安裝位置，離合器蓋通過定位銷進行定位。壓盤與離合器蓋之間通過周向均布的三組或四組傳動片來傳遞轉矩。傳動片用彈簧鋼片制成，每組兩片，一端用鉚釘鉚在離合器蓋上，另一端用螺釘連接在壓盤上。

從動部分包括從動盤和從動軸，從動盤一般都帶有扭轉減振器。發動機傳到傳動系統的轉速和轉矩是周期性變化的，使傳動系統產生扭轉振動，這將使傳動系統的零部件受到?jīng)_擊性交變載荷，使壽命下降、零件損壞。采用扭轉減振器可以有效防止傳動系統的扭轉振動。帶扭轉減振器的從動盤的結構如下圖所示。

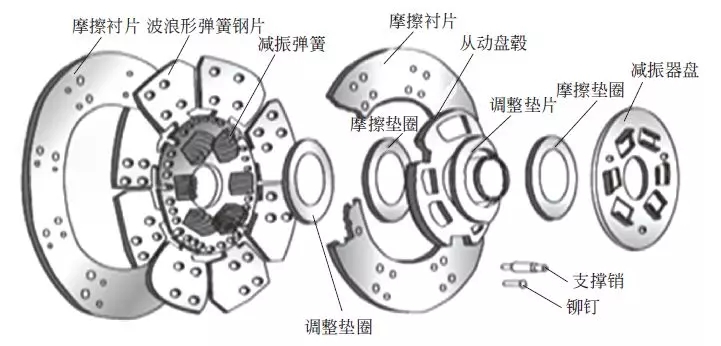

帶扭轉減振器的從動盤的結構

從動盤鋼片外圓周鉚接有波浪形彈簧鋼片，摩擦襯片分別鉚接在彈簧鋼片上，從動盤鋼片與減振器盤鉚接在一起，這兩者之間夾有摩擦墊圈和從動盤轂。從動盤轂、從動盤鋼片和減振器盤上都有六個圓周均布的窗孔，減振彈簧裝在窗孔中。

當從動盤受到轉矩時，轉矩從摩擦襯片傳到從動盤鋼片，再經減振彈簧傳給從動盤轂，此時彈簧將被壓縮，吸收發動機傳來的扭轉振動。

壓緊機構是膜片彈簧，其徑向開有若干切槽，形成彈性杠桿。切槽末端有圓孔，固定鉚釘穿過圓孔，并固定在離合器蓋上。膜片彈簧兩側裝有鋼絲支承環，這兩個鋼絲支承環是膜片彈簧工作時的支點。膜片彈簧的外緣通過分離鉤與壓盤聯系起來。

膜片彈簧離合器的工作原理如下圖所示。當離合器蓋未安裝到飛輪上時，膜片彈簧不受力而處于自由狀態，此時離合器蓋與飛輪之間有一個距離S，如圖中所示。當離合器蓋通過螺栓固定在飛輪上時，膜片彈簧在支承環處受壓產生彈性變形，此時膜片彈簧的外圓周對壓盤產生壓緊力，使離合器處于接合狀態，如圖中所示。當踩下離合器踏板時，分離軸承推動膜片彈簧，使膜片彈簧以支承環為支點，外圓周向后翹起，通過分離鉤拉動壓盤后移使離合器分離，如圖中所示。

離合器的工作原理

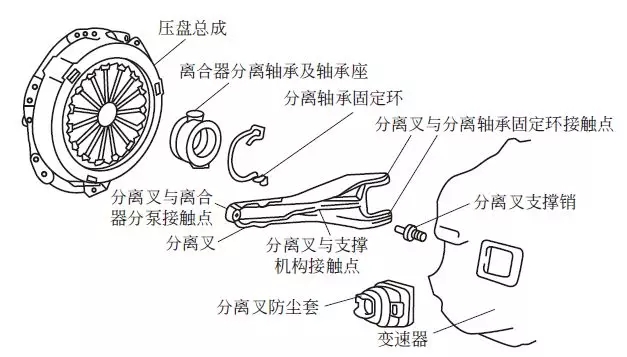

如下圖所示，膜片彈簧式離合器的分離機構主要由分離叉、分離軸承和分離軸承座組成。踏下離合器踏板時，離合器操縱機構將力傳遞到分離叉，分離叉起杠桿作用，這個“杠桿”的支點即分離叉支撐點，分離叉推動分離軸承座使分離軸承壓向膜片彈簧，使離合器分離。分離軸承固定環起連接分離軸承座和分離叉的作用。

離合器分離機構

從上面的介紹中可以看出，膜片彈簧既是壓緊彈簧，又是分離杠桿，使結構簡化。另外膜片彈簧的彈簧特性優于圓柱螺旋彈簧，所以膜片彈簧離合器的應用越來越廣泛，在各種車型上都有應用。
