以下為單缸次級電壓的故障波形分析舉例
斷電高壓產生之前出現小的多余波形，說明斷電器觸點接觸面不平，在完全斷開之前有瞬間分離現象，引起電壓抖動。

火花線變短，很快熄滅，說明點火系統儲能不足。可能是供電電壓偏低，或初級電路導線接觸不良造成的

第二次振蕩波形之前出現小的雜波，可能是由斷電器觸點接觸面不平，在完全閉合之前有不良接觸所致。

（汽車維修技術網 原創 http://www.011315.cn/)

在觸點閉合階段，存在多余的小的雜波，可能是初級電路斷電器觸點搭鐵不良，或各接點接觸不良，引起了小的電壓波動 。

第二次振蕩波形存在嚴重的雜波，這一般是由于斷電器觸點臂彈簧彈力太弱，使觸點閉合瞬間引起彈跳所致。

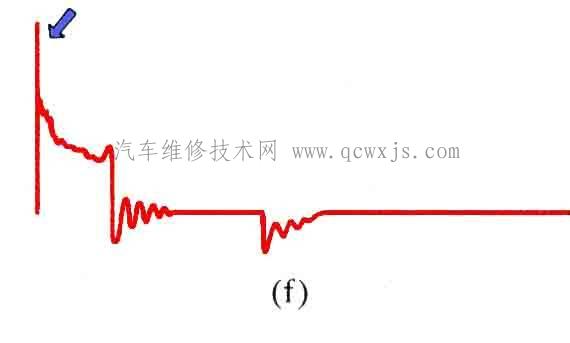

擊穿電壓過高，且火花線較為陡峭，這可能是火花塞間隙太大，或次級電路開路等所引起。火花間隙越大，所需擊穿電壓越高，而且往往沒有良好的放電過程。

擊穿電壓和火花線都太低，且火花線變長，這可能是火花塞間隙太小或積炭較嚴重。在這種情況下，擊穿電壓就會很低，而火花放電時間則較長。

火花線中出現干擾“毛刺”，可能是分電器蓋或分火頭松動。這樣，在發動機高速運轉時，因分電器的振動會使火花塞上的電壓不穩定而出現抖動。

完全沒有高壓擊穿和火花線波形，說明火花塞未被擊穿，也就沒有火花放電過程。產生的原因可能是次級高壓線接觸不良或斷路，或者火花塞間隙過大。

第一次振蕩次數明顯減少，可能的原因是斷電器觸點并聯的電容器漏電、電容器容量不夠或初級線路接觸不良，導致線路上電阻增大、耗能增加，火花熄滅后剩余能量小，振蕩衰減加快。

整個次級電壓波形上下顛倒，說明點火線圈初級兩端接反或將電源極性接反了。從而初級電流、以至次級電壓都改變了方向。

與正常時相比，觸點閉合階段變短，說明斷電器觸點間隙過大了。反之，若閉合階段變長，就說明觸點間隙太小了。

實際上，次級電壓波形不僅與點火系統的狀況有關，還要受發動機內部工作狀況（溫度、壓力、燃氣成分等）的影響，情況較為復雜。所以在實踐中還可能會遇到很多不同形狀的故障波形。只要我們掌握了點火系統的基本工作原理，就不難根據故障波形作出相應的分析判斷。
