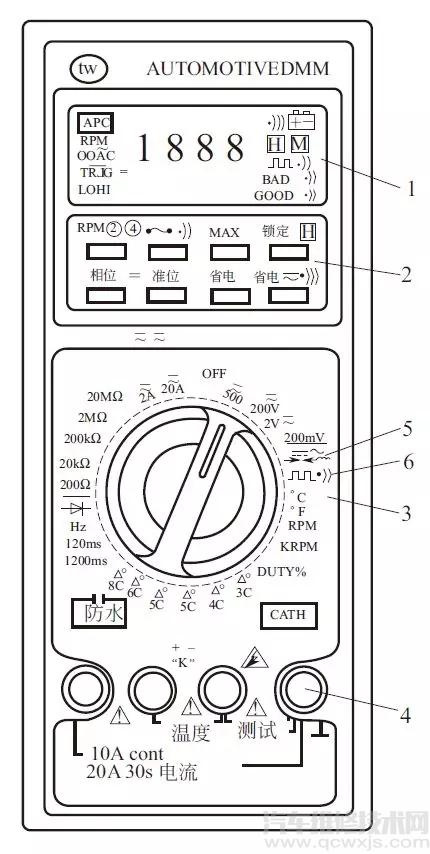

TW-9406A型汽車數字式萬用表

1—液晶顯示器；2—功能鍵；3—轉換開關；4—測試線插孔；5—測試發電機二極管、氧傳感器和高壓線漏電擋；6—故障碼測試擋

（汽車維修技術網 原創 http://www.011315.cn/)

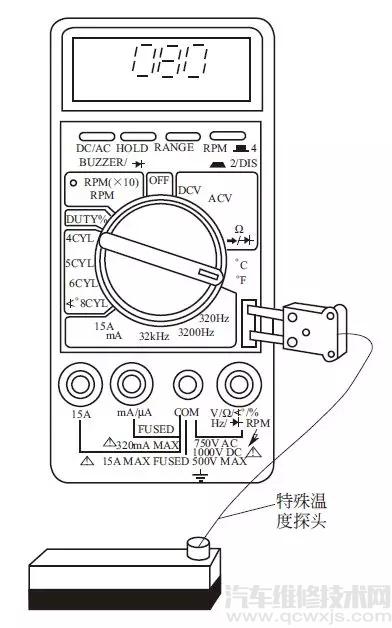

測量溫度

◆ 將“選擇開關”旋轉到溫度（℃或℉）位置上。

◆ 將汽車萬用表配備的帶測針的特殊插頭，插接到面板上黃色插孔內，測針與被測溫度的部位接觸▼

◆溫度穩定后，讀取測量值。

測量轉速

◆將“選擇開關”旋轉到轉速（RRM 或RRMX10）位置上。

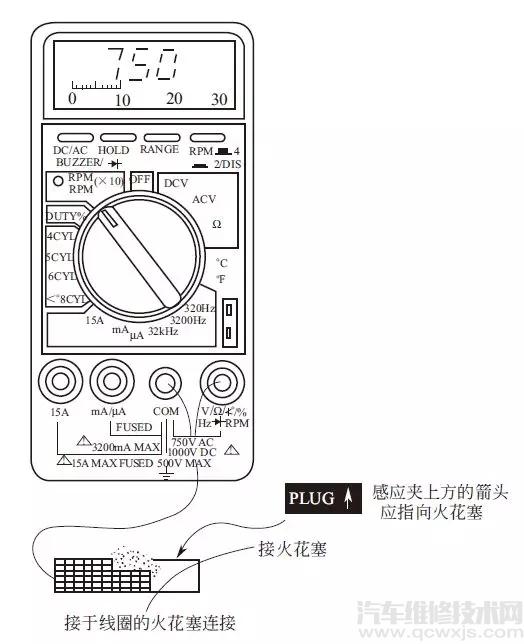

◆感應夾的紅色導線插入面板電壓/歐姆插孔內，黑色導線插入COM 插孔內，感應夾夾在通往火花塞的高壓線上，其上方的箭頭應指向火花塞，如下圖所示。

◆按下“轉速”選擇按鈕，根據被測發動機的沖程數和有無分電器，選擇“4”或“2/DIS”。

◆讀取發動機轉速值。

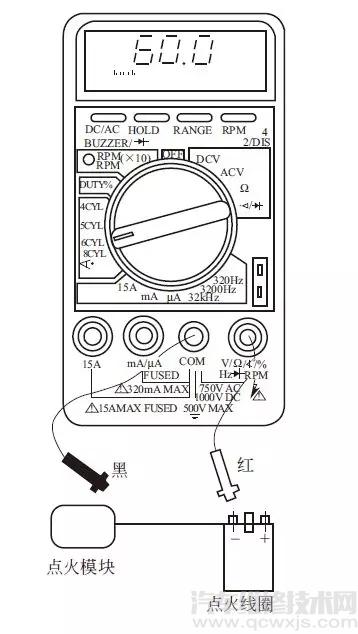

測量觸點閉合角

◆將“選擇開關”旋轉到觸點閉合角區域中對應的缸（4CYL、5CYL、6CYL 或8CYL）的位置上。

◆紅色測針的導線插入面板接通角插孔（與電壓/歐姆插孔為同一插孔）中，黑色測針的導線插入面板COM 插孔中。紅、黑測針連接到被測電路上，如下圖所示。

高壓線的漏電檢查

按下圖所示的方法連接萬用表，用測試鉗5夾住點火高壓線，注意測試鉗的符號“←”朝火花塞，對于無分電器點火系統，符號“←”朝向點火線圈。

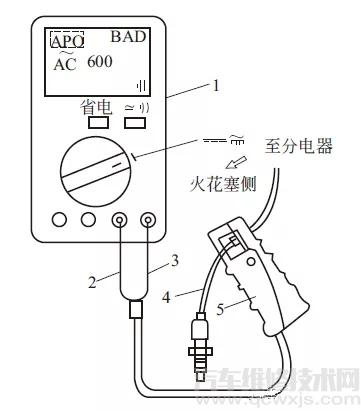

TW-9406A型萬用表做點火電高壓線的漏電檢查

1—萬用表；2—紅線（+）；3—黑線（-）；4—被測高壓線；5—測試鉗

啟動發動機，將萬用表的轉換開關轉到漏電測試擋，按下“交直流切換”鍵和“省電”鍵，觀察各缸點火高壓線的漏電電壓顯示，必要時更換漏電的點火高壓線。

讀取故障碼

按下圖所示的方法接好萬用表。紅表筆接隨車診斷插座的信號輸出端，黑表筆搭鐵，轉換開關轉到“故障碼測試”擋，以測方形故障波。

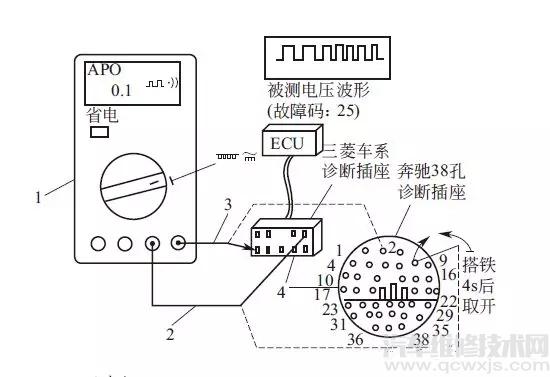

TW-9406A型萬用表讀取故障碼

1—萬用表；2—紅表筆；3—黑表筆；4—隨車診斷插座

打開點火開關后，萬用表即發出故障碼聲響，并在屏幕顯示信號輸出端電壓。比如其聲響為一長兩短的“嘩、嘩”聲，表示故障碼為12。

檢測占空比（DUTY%）

所謂占空比（DUTY%）是指脈沖電流保持時間與間歇時間之比。發動機電控系統中測試占空比的部位，主要是通以脈沖電流的各種電磁閥。下面以奔馳車9孔占空比診斷插座判斷故障為例，說明占空比的檢測方法。

奔馳車9孔占空比診斷插座借助萬用表“DUTY%”擋診斷故障，按下圖所示的方法接好萬用表，紅表筆接9孔占空比診斷插座的第3孔，黑表筆搭鐵。打開點火開關，但不啟動發動機，將萬用表的轉速開關轉到“DUTY%”擋，按下“相位±”鍵，屏幕顯示出百分比值，根據占空比判斷故障表可查出該百分比所對應的故障。

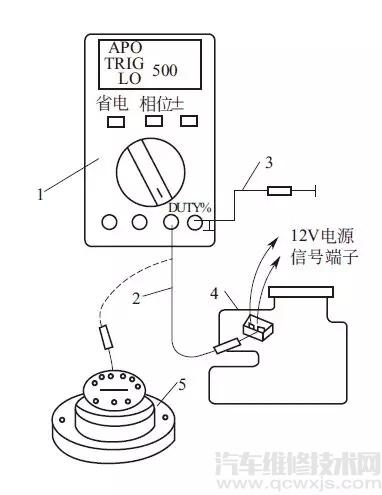

TW-9406A型萬用表測試占空比（DUTY%）

1—萬用表；2—紅表筆；3—黑表筆；4—電控化油器；5—9孔診斷插座

檢測噴油器的噴油時間

按下圖所示的方法連接萬用表和噴油器，紅表筆接噴油器電源接線柱，黑表筆接噴油器的ECU 接線柱，轉換開關在20ms擋。

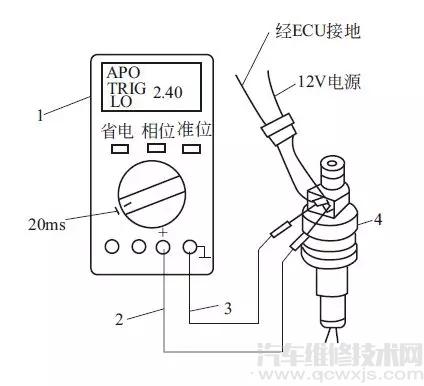

TW-9406A型萬用表測試噴油器

1—萬用表；2—紅表筆；3—黑表筆；4—噴油器

啟動發動機運轉至正常溫度，按下“相位±”鍵，調整觸發方向，使屏幕顯示“TRIG+ ”，按“準位”鍵，使屏幕顯示“LO”。

觀察屏幕顯示的噴油時間，比如是2.4ms，即說明噴油器通電脈沖寬度為.4ms。發動機隨其負荷的增大，噴油時間應為0.6~3.0ms。

測試火花塞的放電時間

按下圖所示的方法連接萬用表，感應鉗的符號“←”朝向火花塞一側，轉換開關置于“20ms”擋。

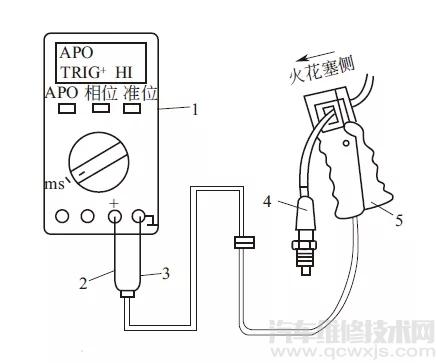

TW-9406A型萬用表測試火花塞放電時間

1—萬用表；2—紅線（+）；3—黑線（-）；4—火花塞；5—感應鉗

啟動發動機運轉到正常工作溫度，按下“相位±”鍵，使屏幕顯示“TRIG+ ”，再按“準位”鍵使屏幕顯示“HI”及火花塞的放電時間。

逐缸火花塞高壓線測試后，分析對比各火花塞的放電時間，以判斷其工作是否正常。

檢測信號頻率

汽車電路中的許多傳感器用頻率作為輸出信號，如卡門渦旋式空氣流量計、福特汽車進氣歧管絕對壓力傳感器、車速傳感器和發動機怠速電動機等。頻率也經常作為執行元件的控制信號。如ECU 對廢氣再循環系統的控制等，下面以福特汽車進氣歧管絕對壓力傳感器為例，說明信號頻率的檢測方法。

按下圖所示的方法接好萬用表，紅表筆接傳感器信號輸入端，黑表筆搭鐵。

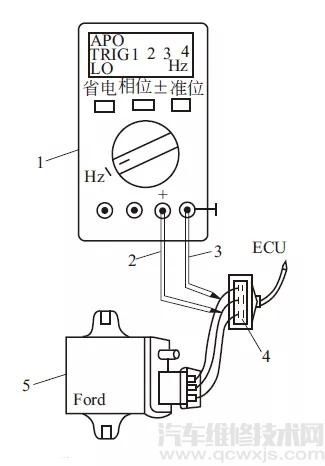

TW-9406A型萬用表檢測信號頻率

1—萬用表；2—紅表筆；3—黑表筆；4—ECU 端子插座；5—被測傳感器

啟動發動機運轉至正常工作溫度，將萬用表轉換開關置于“Hz”擋，若讀不到顯示信號，可按“相位±”鍵，選擇觸發“+”或“-”，或按“準位”鍵選擇“LO”或“HI”，屏幕即顯示進氣歧管絕對壓力傳感器輸出的信號頻率。

根據信號頻率與進氣歧管絕對壓力的相關表，查出信號頻率所對應的進氣歧管真空度。
