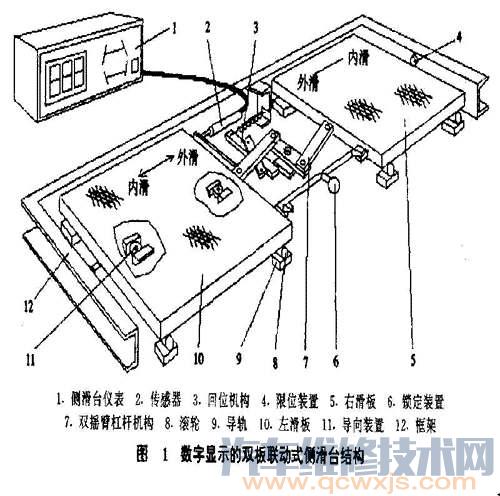

（1）雙板式側滑試驗臺的結構。
我國和日本制造的滑板式側滑試驗臺大多是雙極聯動結構形式。它由側滑量檢測裝置、側滑量指示裝置等組成。

側滑量檢測裝置由左右兩塊滑板、杠桿機構和回位裝置等組成，它把轉向輪的側滑量檢測出來后再傳遞給側滑量指示裝置。滑板的長度一般為500mm、800mm、1000mm三種。滑板的表面作成凹凸不平的花紋形狀，以減少轉向輪胎與滑板之間可能產生的滑移。滑動板通過滾輪、軌道和兩塊滑動板之間杠桿機構，在外力的作用下進行左右方向等量的相對運動。當轉向輪為正前束或負前束通過滑板時，滑板將分別向外側滑動或向內側滑動。

當轉向輪駛離滑板時，它受的側向力消除，在回位彈簧的作用下，滑板恢復原位，即指針指向零點。

側滑板式試驗臺指示裝置把檢測裝置傳來的滑移量按汽車1km側滑1m定為1格刻度，通常將轉向輪正前束和負前束刻成10格刻度進行指示。

因此，從儀表上不但可以直接讀出轉向輪側滑量的定量數據，并且可以根據指針的偏轉方向來確定側滑的方向。指示裝置的刻度板上除了用數字及符號標明側滑量的大小及方向外，還用不同的顏色把側滑量劃分為三個區域，即側滑量0～3m/km范圍涂成綠色，表示良好區域；3～5m/km表示黃色，以示警告；超過5m/km用紅色表示，要求立即檢修。有些試驗臺上用聲、光表示檢測結果，大于某值時，蜂鳴器鳴叫或燈光閃爍，以引起檢測人員的注意。

（汽車維修技術網 原創 http://www.011315.cn/)

（2）側滑試驗臺的使用。
側滑試驗臺根據形式不同，其使用方法應有所區別。因此，使用前一定要認真閱讀說明書，掌握正確的使用方法。
一般使用方法如下：
①檢測前，應調整試驗臺，使之符合使用要求。車輛輪胎氣壓應符合制造廠規定，輪胎上有油、水及小石子要清除干凈。
②取下滑板鎖止銷釘，接通電源，使儀器指示零位。然后，將汽車以4km/h速度直線駛?cè)朐囼?yàn)臺，并從滑板上通過。注意：此時禁止轉動方向或進行制動，待汽車從滑板上完全通過時，觀察儀表指示值及方向，并讀出最大側滑量。

③檢測完后，將滑板鎖止，切斷電源。

3 根據檢測結果進行調整
（1）車輪外傾角。當車輪外傾角不符合規定時，須檢查軸承是否松曠、轉向節銅套是否磨損和轉向節軸是否變形等。根據故障情況予以修復。
（2）車輪前束值過大，可通過改變轉向梯形機構的橫拉桿長度來實現調整。

（3）側滑量不合格時。

檢測時，如果轉向輪向外側滑且超過5m/km，則表明前束值過大；若向內側滑超過5m/km，表明轉向輪負前束值過大，必須進行調整。如果改變轉向橫拉桿長度無法使轉向輪側滑量達到規定值，可能是轉向輪正負外傾角過大引起的，必須用車輪定位儀進行全面檢測，找出原因，消除隱患。外傾角的變化一般是由轉向橋或車架彎曲變形引起的，如果確實如此，必須進行解體校正。

檢測前輪側滑量

檢測前輪側滑量，也可以采用滾筒側滑試驗臺進行測量。
1 傳動系角間隙儀
傳動系角間隙儀主要用于變速器、傳動軸和后橋總成技術狀況的檢查。齒輪傳動中總的角間隙由相應嚙合的各齒輪間的側向間隙相加而成，傳動軸的角間隙由十字軸頸和滾針軸承之間的間隙以及滾針軸承與萬向節間的間隙組成。具體使用方法如下：轉動螺絲搬桿，使鉗口夾緊在傳動軸萬向節上，當用手柄在傳動軸上施加2～2.
5kg·m的扭矩時，裝有顏色液體的透明管內的液體便在刻度盤上指示出角間隙來。必須指出：在測量初始位置，需轉動刻度盤，使液面穩定在“0”位。

（1）傳動軸綜合角間隙的測量。

測量傳動軸綜合角間隙時，應先將手制動盤鎖緊，然后用角間隙儀夾緊在后橋前端萬向節上，按規定扭矩搬動傳動軸，使之從一個極限位置轉到另一極限位置。此時，刻度盤上所轉過的角度即為傳動軸綜合角間隙。載重車的綜合角間隙一般不超過5°～15°。

（2）變速器各擋綜合角間隙的測量。

測量變速器各擋綜合角間隙時，先松開手制動，將變速器依次掛入各擋，用角間隙儀轉動后橋前端萬向節，測出各擋角間隙減去傳動軸綜合角間隙，即為變速器各擋的綜合角間隙。由于各擋嚙合的齒輪副數不同，角間隙大小亦不同，變速器各擋角間隙一般在5°～15°的范圍內。

（3）后橋傳動齒輪綜合角間隙的測量。

檢查后橋傳動齒輪綜合角間隙時，將變速器置空擋，驅動輪進行制動，然后用角間隙儀轉動后橋萬向節前端，測量其角間隙。一般載重車綜合角間隙值不超過55°～65°，這應根據驅動減速器是單級還是雙級減速而定。
