各類自動變速器換油保養常用接口位置的詳解圖

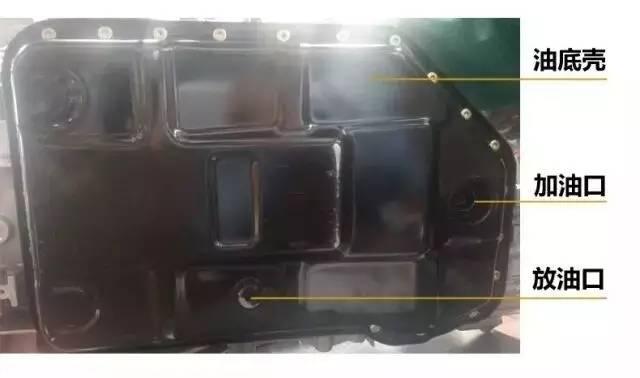

ZF 5HP19自動變速器加油口/放油口位置
放油口及加油口(即觀察口)均在變速器油底殼上。
ZF 6HP19系列,6HP21系列自動變速器加油口位置
放油口位于變速器底部油底殼上,加油口(即觀察口)在變速器尾部左側。另外 6HP19A有一點不同,其底部油底殼有專門的觀察口,用來查看變速器油量是否符合要求。
ZF 5HP24,ZF 6HP26系列,6HP28系列,6HP32系列自動變速器
放油口位于變速器底部油底殼上,加油口(即觀察口)在變速器尾部右側。
ZF 8HP45,ZF 8HP55A 系列,ZF 8HP70系列,ZF8HP90系列自動變速器加油口/放油口位置
放油口位于變速器底部油底殼上,加油口(即觀察口)在變速器尾部右側。

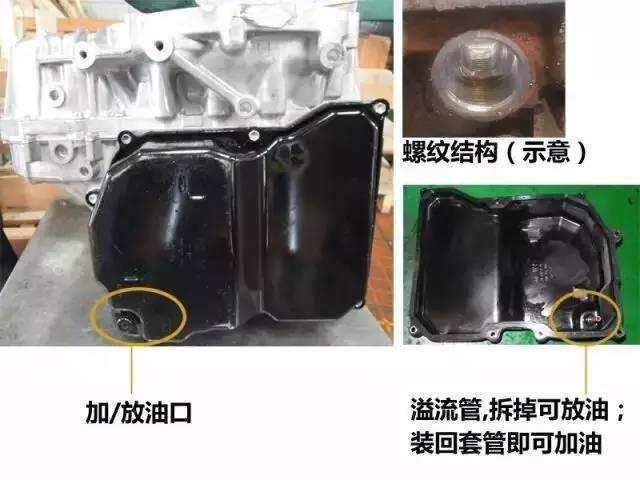

大眾6速自動變速器(大眾 09G/09M)加油口/放油口位置
加油口(即觀察口)與放油口為同一個位置,在底部油底殼上,將內部套管拆除后可以進行放油操作。
奔馳722.6變速箱加油口/放油口位置
無放油口,需要拆除油底殼放油。
奔馳722.9
無放油口,需要拆除油底殼放油。

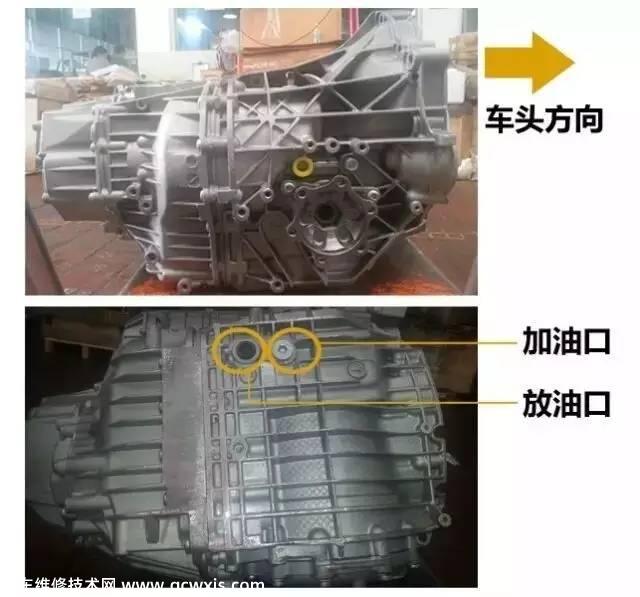

奧迪CVT(AUDI 01J/01T)
放油口和加油口(即觀察口)都在變速器底部,相鄰較近,操作時需注意仔細分辨,以防出錯。
大眾6速雙離合變速器(VW 02E)
通用 ZF 4HP16自動變速器
放油口在變速器底部,加油口(即觀察口)在變速器側面。

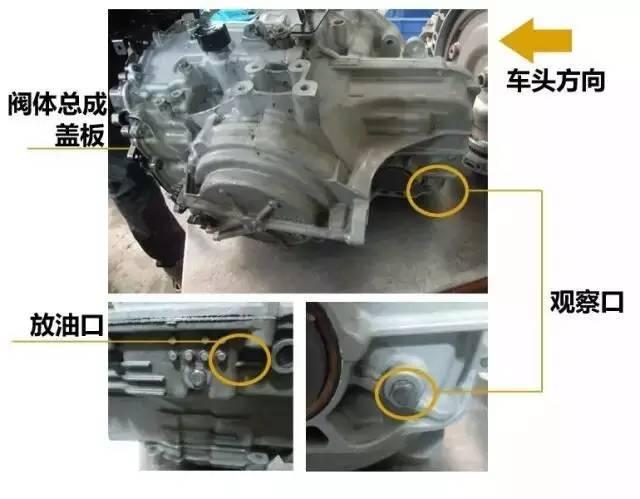

通用 6T系列自動變速器
放油口在變速器底部,加油口在側邊圖示位置,閥體總成蓋板方向朝向車頭方向。

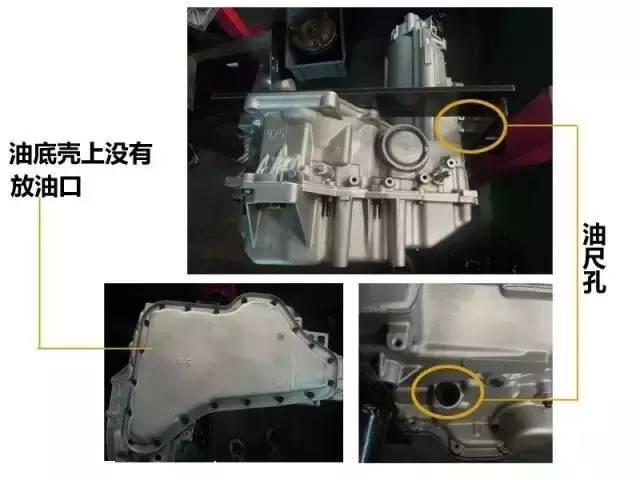

通用GL8、陸尊使用的4T65E、老君威君越使用的4T45E
沒有放油螺絲,如果要換油必須拆卸油底殼,從側邊的油尺孔加注新油品。
以下為各種常用變速器各種換油方式的換油量,及觀察油液位所需的溫度,僅供參考。
