寶馬F02啟動機工作正常但無法著車啟動維修案例
車輛信息:
車型代碼:F02
發動機型號:N52
行駛里程:90300KM
故障現象:
車主反映車輛無法啟動。
維修過程:
首先試車啟動車輛,起動機工作正常但發動機不能著車,專檢ISTA診斷讀取到多個故障代碼。
根據故障代碼測量總線端KI.15N<02供電電壓為0V。分析:總線端KI.15N<01,總線端KI.15N<02,總線端KI.15N<03是由集成供電模塊內DME主繼電器供電,總線端KI.15N<01,總線端KI.15N<03電壓為11.98V,KI.15N<02供電電壓為0V,由此判定為集成供電模塊內F02保險絲熔斷。
檢查集成供電模塊X60181的1號角到X60006的2號角之間線路沒有發現問題。測量DME X6002針腳對地為51.96KΩ。
DME供電給傳感器和執行器電路圖依據故障代碼廢氣觸媒轉換器前氧傳感器,信號線:對地短路和DME供電給傳感器和執行器電路圖,在斷開兩前氧傳感器插頭后保險絲不再熔斷。

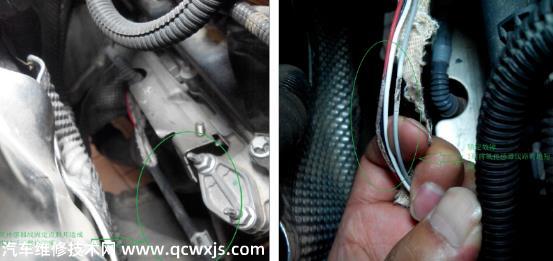

測量氧傳感器線路發現1列前氧傳感器線路對地短路。對短路的線束進行維修處理后,進行路試車輛恢復正常。
維修總結:
涉及多個故障碼時,要從簡單入手,不要急于刪除故障碼。找到故障點后,不要急于倒換配件來驗證故障(保險絲為何會熔斷)。要結合故障碼和電路圖來分析問題。在維修中部件要安裝到位。
