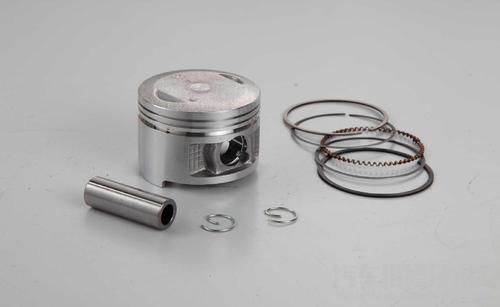

活塞環廣泛地用在各種動力機械上,如蒸汽機、柴油機、汽油機、壓縮機、液壓機等,廣泛用于汽車,火車,輪船,游艇等。一般活塞環安裝在活塞的環槽里,它和活塞、缸套、缸蓋等元件組成腔室做功。
活塞環意義
活塞環是燃油發動機內部的核心部件,它和汽缸,活塞,汽缸壁等一起完成燃油氣體的密封。常用汽車發動機有柴油和汽油發動機兩種,由于其燃油性能不同,其使用的活塞環也不盡相同,早期的活塞環靠鑄造形成,但隨著技術的進步,鋼制的高功率活塞環誕生,且隨著對發動機功能,環境要求的不斷提高,各種先進的表面處理應用其中,如溶射,電鍍,鍍鉻,氣體氮化,物理沉積,表面涂層,鋅錳系磷化處理等,使活塞環的功能大大提高。
活塞環的功能作用

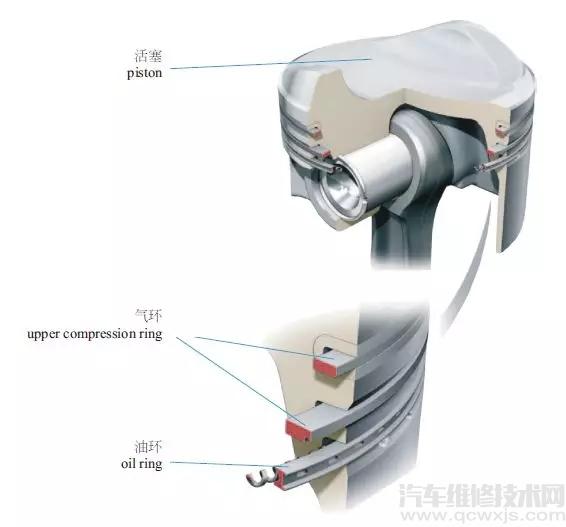

活塞環作用包括密封、調節機油(控油)、導熱(傳熱)、導向(支承)四個作用。 密封:指密封燃氣,不讓燃燒室的氣體漏到曲軸箱,把氣體的泄漏量控制在最低限度,提高熱效率。漏氣不僅會使發動機的動力下降,而且會使機油變質,這是氣環的主要任務; 調節機油(控油):把氣缸壁上多余的潤滑油刮下,同時又使缸壁上布有薄薄的油膜,保證氣缸和活塞及環的正常潤滑,這是油環的主要任務。在現代高速發動機上,特別重視活塞環控制油膜的作用;導熱:通過活塞環將活塞的熱量傳導給缸套,即起冷卻作用。據可靠資料認為,活塞頂所受的的熱量中有70~80%是通過活塞環傳給缸壁而散掉的;支承:活塞環將活塞保持在氣缸中,防止活塞與氣缸壁直接接觸,保證活塞平順運動,降低摩擦阻力,而且防止活塞敲缸。一般汽油發動機的活塞采用兩道氣環,一道油環,而柴油發動機通常采用兩道油環,一道氣環。
活塞環特性
作用力
作用在活塞環的力有氣體壓力、環自身彈力、環往復運動的慣性力、環與氣缸及環槽的摩擦力等,如圖所示。由于這些力的作用,環將產生軸向運動、徑向運動、回轉運動等基本運動。此外,活塞環由于它的運動特點,伴隨著不規則運動,不可避免地出現軸向不規則運動引起的浮懸和軸向振動、徑向不規則運動和振動、扭曲運動等。這些不規則運動常常妨礙活塞環發揮作用。設計活塞環時,要充分發揮有利運動,控制不利的一面。
導熱性
將燃燒產生的高熱,通過活塞環傳遞給氣缸壁,所以能起到冷卻活塞的作用。通過活塞環向氣缸壁散出的熱量,一般可達到活塞頂部承受熱量的 30 ~ 40 %
氣密性
活塞環的第一個作用是保持活塞與氣缸壁之間的密封,控制漏氣到最低限度。這種作用主要由氣環來承擔,即發動機在任何運轉條件下,其壓縮空氣和燃氣的泄漏均要控制到最少,以提高熱效率;防止因漏氣而引起氣缸與活塞或氣缸與環之間咬死;防止潤滑油的劣化而引起的故障等。
原創 http://www.011315.cn/
控油性
活塞環的第二個作用是適當地刮落附著于氣缸壁上的滑油,并保持正常的油耗量。當供給的滑油過多時將被吸至燃燒室,使油耗量增大,而且由于燃燒產生的積炭,對發動機性能影響極壞。
支撐性
因活塞略小于氣缸內徑,如無活塞環,則活塞在氣缸內不穩定,就不可能運動自如。同時,環還要防止活塞直接與氣缸接觸,起到支撐作用。因此,活塞環在氣缸內上下運動,其滑動面全靠環來承擔。
