傳動軸是汽車傳動系中傳遞動力的重要部件，它的作用是與變速器、驅動橋一起將發動機的動力傳遞給車輪，使汽車產生驅動力。傳動軸部件外觀如下圖所示。

傳動軸由軸管、伸縮套和萬向節組成。伸縮套能自動調節變速器與驅動橋之間距離。

萬向節的作用是在相對位置及夾角不斷變化的兩軸之間傳遞動力。

萬向節是汽車傳動軸上的關鍵部件。在前置發動機后輪驅動的車輛上，帶萬向節的傳動軸安裝在變速器輸出軸與驅動橋主減速器輸入軸之間；而前置發動機前輪驅動的車輛省略了傳動軸，萬向節安裝在既負責驅動又負責轉向的前橋半軸與車輪之間。

十字軸式萬向節

目前汽車上應用最多的萬向節。它以十字軸為中心，兩端分別連接一個萬向節叉，這樣，即使兩個萬向節叉之間有夾角，動力依然可以傳遞過去。它的工作特性是當主動軸等速旋轉時，從動軸的轉速（角速度）是不均勻的。所以，為了達到等速轉動，傳動軸兩端須安裝兩個萬向節，并且還須滿足兩個條件，即：傳動軸兩端的萬向節叉應在一個平面內；主動軸和從動軸與傳動軸的夾角應相等。該部件結構形式如下圖所示。

十字軸式萬向節實物與部件分解 ▲

球籠式萬向節

工作時六個鋼球都參與傳力，故承載能力強、磨損小、壽命長。它被廣泛應用于各種型號的轉向驅動橋和獨立懸架的驅動橋。該部件結構形式如下圖所示。

球籠式萬向節實物與部件分解▲

三樞軸萬向節

萬向節工作時，動力由半軸輸入，經球叉、傳力球、球銷，最后經球籠輸出。結構較緊湊。該部件結構形式如下圖所示。

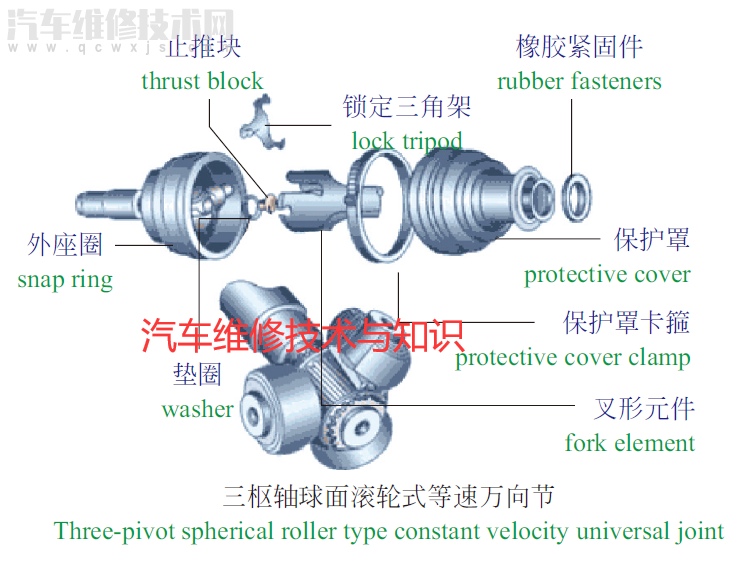

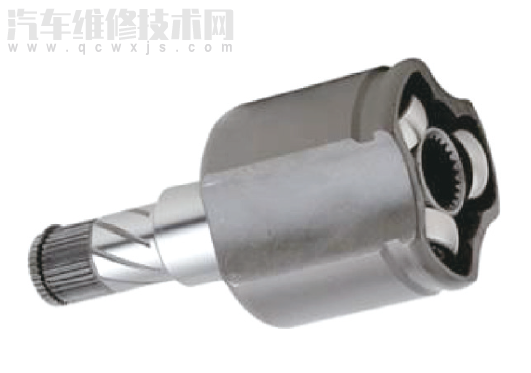

三樞軸萬向節實物與部件分解▲
