萬向傳動裝置的組成和功用
組成 :萬向節和傳動軸,當傳動軸比較長時,還要加中間支承。
功用 :在軸線相交且相對位置經常變化的兩轉軸間傳遞動力。
萬向傳動裝置在汽車上的應用場合
汽車上任何一對軸線相交,并且相對位置經常發生變化的轉軸之間進行動力傳遞,均 需要用萬向傳動裝置,萬向傳動裝置的功用是能在軸間夾角及相互位置經常發生變化的兩 轉軸之間傳遞動力。萬向傳動裝置在汽車上得到廣泛應用,體現在以下幾方面,

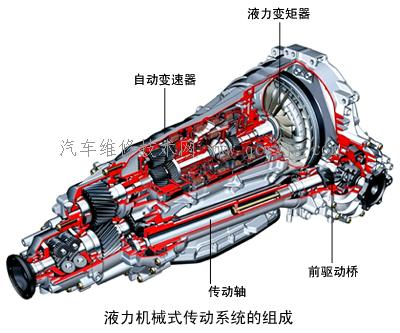

1.變速器與驅動橋之間
2.變速器與分動器之間、分動器與驅動橋之間

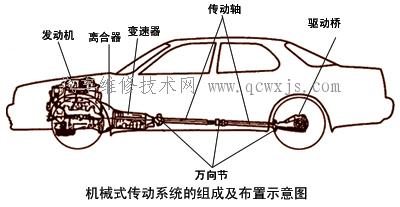

(1)在變速器或分動器與驅動橋之間:以發動機前置、后輪驅動的汽車為例。其變速 器通常與發動機、離合器連成一體固定在汽車的前部車架上,而驅動橋則通過彈性懸架與 車架連接,位于汽車后部懸掛彈簧之下。變速器的輸出軸軸線與驅動橋輸入軸軸線不在一 條直線上,而是存在著一個夾角,且載荷變化及汽車在不平路面上行駛時引起的跳動,會 使驅動橋輸入軸與變速器輸出軸之間的夾角和距離發生變化。因此,要適應在兩軸之間傳 遞動力,不能采用剛性連接,[^置由兩個萬向節和一根傳動軸組成的萬向傳動裝置,
當傳動距離較遠時,將傳動軸分成兩段,即中間傳動軸3和主傳動軸 5,并用3個萬向節2相連,且在中間傳動軸后端設置中間支承!,這樣可防止傳動軸過長 使自振頻率降低而易發生共振。如東風EQ1090E、解放CA1091等貨車的傳動系均采用此萬向傳動裝置
汽車轉向驅動橋中:前輪既是轉向輪又是驅動輪。作為轉向輪,要求它能在最 大轉角范圍內任意偏轉某一角度;作為驅動輪,則要求半軸不間斷地把動力從主減速器傳 給驅動輪。因此,轉向驅動橋中的半軸不能制成整體而要分段,且用萬向節連接,以適應 汽車行駛時半軸各段的交角不斷變化的需要。若前驅動輪用非獨立懸架,只需在轉向輪附 近裝一個萬向節
3.驅動橋與驅動輪之間
在斷開式驅動橋中:若采用獨立懸架,則在靠近主減速器處半軸也要分段并用萬向節相連接
4.在汽車轉向操縱機構中:
某些汽車的轉向操縱機構受整體布置的限制,轉向盤 軸線和轉向器輸入軸軸線不能重合,因此轉向操縱機構中也常采用萬向傳動裝置
