手動變速器操縱機構構造
10-15
變速器操縱機構 由以下幾大機構構成
;
直接操縱機構
選檔換檔機構
組成 :變速桿、撥塊、撥叉軸和撥叉等;
作用:完成換檔的基本動作。
;
;

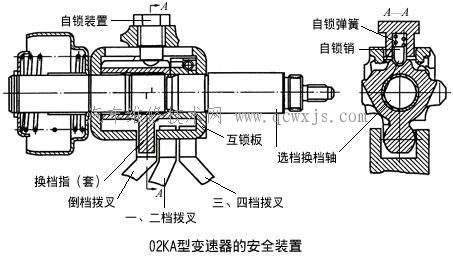

操縱機構 的安全裝置
作用:保證變速器在任何情況下都能準確、安全、可靠地工作。
|
;
|
1)自鎖裝置
組成 :自鎖鋼球和自鎖彈簧;
作用:保證換檔到位; 防止自動脫檔。
2)互鎖裝置
組成 :互鎖銷,互鎖鋼球;
作用:防止同時掛入兩檔。
;
遠距離操縱機構
當變速器在汽車上的布置離駕駛員座位較遠時,需要在變速桿與撥叉軸之間加裝一套傳動機構 或輔助杠桿,實現對變速器的遠距離操縱。此時,操縱機構 由外部操縱機構 和內部操縱機構 兩部分構成。
1.外部操縱機構
組成 :從變速桿到選檔換檔軸之間的所有傳動件。
作用:實現對變速器的遠距離操縱.
;

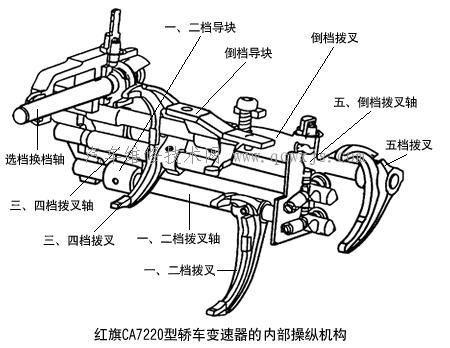

內部操縱機構
組成 :選檔換檔軸、撥叉軸、撥叉、自鎖裝置、互鎖裝置和倒檔鎖等
預選氣動式操縱機構
為了改善重型貨車組合式變速器的操縱輕便型,副變速器多采用預選氣動式操縱機構 換檔,常見的有機械式和電控式。
變速器的電控操縱機構
