自動變速器維修之變速器油泵的分拆解

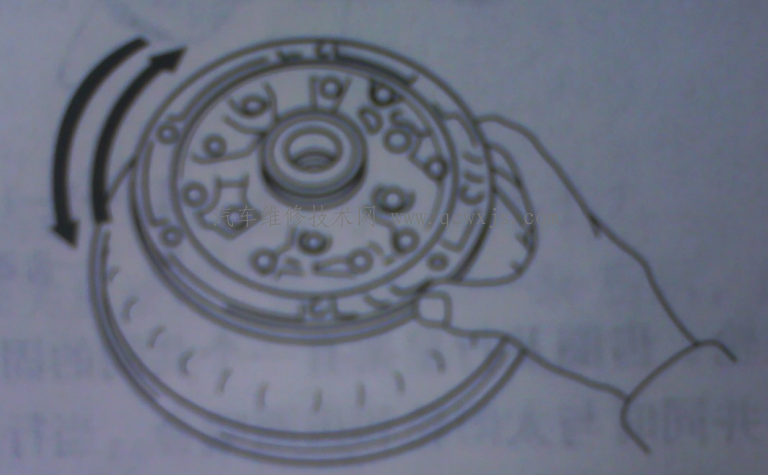

一)分解油泵,指出名稱

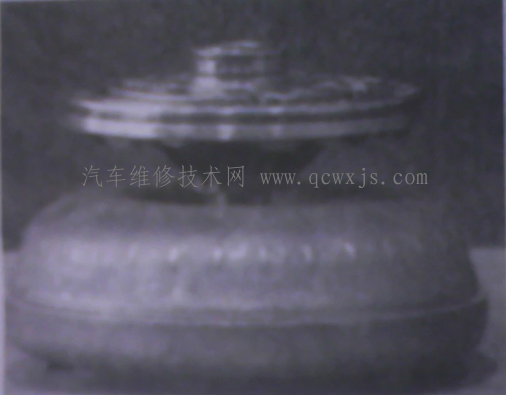

2)用變矩器作為工作平臺,將油泵放在變矩器上。

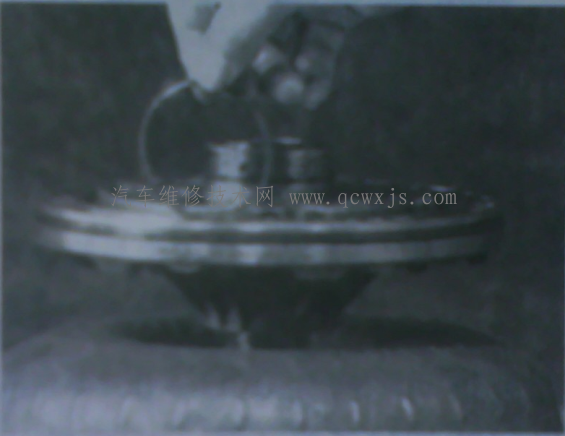

拆下油泵上的密封圈環。
3)按照對稱交叉的順序一次松開油泵的6個螺栓。

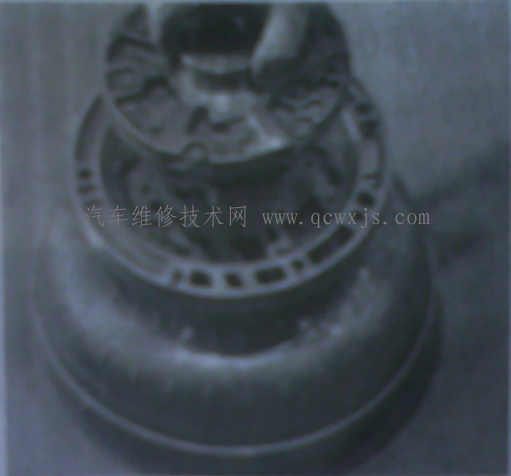

4)將油泵與殼體分開。
二)油泵的檢測與安裝
1)外觀檢查。
檢查油泵主、從動齒面是否磨損,或損壞,必要時更換。
2)將從動齒輪推向泵體的一側,用塞尺測量油泵內齒輪與油泵殼體之間的間隙,如下圖
標準間隙為:0.07mm~0.15mm,最大允許誤差為0.3mm。
3)用塞尺測量小齒輪及齒輪的齒頂與月牙型隔板的間隙,如圖所示
標準間隙為0.11mm~0.14mm,最大允許誤差我餓0.3mm。
4)用直尺和塞尺測量小齒輪和內齒輪的端面與殼體平面的間隙,如圖
標準間隙0.02~0.05mm,最大允許誤差為0.1mm。
5)將卡規卡在油泵殼體內,檢查油泵體襯套,如下圖
6)用千分尺量出卡規的尺寸,如下圖:
最大不超過38.19mm。
7)用同樣的方法測量出導論襯套的內徑,如下圖
最大允許內徑:前端為21.85~,后端為27.08mm。
三)油泵的組裝按相反的順序操作。
檢查油泵運轉性能。
變速器油泵的分拆解注意事項
1. 正確分解齒輪油泵。 汽車維修 http://www.011315.cn/
2. 注意安全操作,嚴格按照操作規程操作。
3. 分解自動變速器時不能用鐵錘直接敲打,必須采用木棒或銅棒。
4. 注意各類配件的裝配位置,裝前要清潔干凈、潤滑。
