01M自動變速器結構原理基本知識1
07-01
圖3-1 01M自動變速器結構 1—2、4擋制動器B2 2—倒擋離合器K2 3—1—3擋離合器K1 4—3、4擋離合器K3 5—倒擋制動器B1 6—單向離合器F 7—行星齒輪傳動機構 8—滑閥箱 9—液力變矩器 10—鎖止離合器(LC)與變矩器
圖3-2 01M自動變速器的動力傳遞 1—差速器主動齒輪 2—中間傳動軸 3—行星齒輪系輸出齒輪 4—行星齒輪系 5—變矩器 6—中間傳動軸輸出齒輪 7—行星齒輪
圖3-3 鎖止液力變矩器的組成 1—變矩器殼體 2—鎖止離合器 3—渦輪 4—導輪 5—泵輪

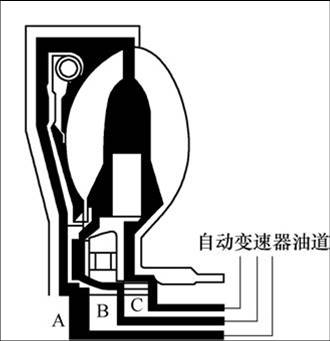

圖3-5 鎖止離合器的油路控制
圖3-?6 行星齒輪變速器機構 1—大太陽輪 2—小太陽輪 3—行星輪支架 K1—1-3擋離合器 K2—倒擋離合器 K3—3、4擋離合器 B1—倒擋制動器 B2—2擋和4擋制動器

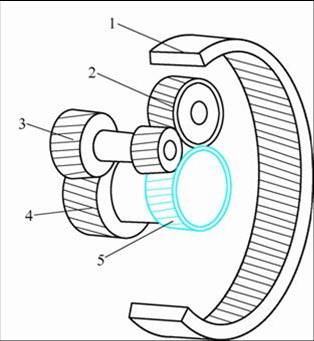

圖3-7 行星齒輪系結構

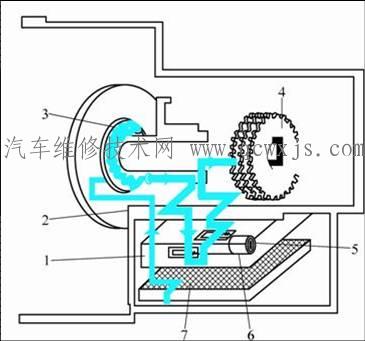

圖3-8 液壓油路
圖3-9 工作原理簡圖 K0—變矩器鎖止離合器 P—泵輪 W—渦輪 D—導輪 F0—導輪單向離合器 B2—2、4擋制動器 K2—倒擋離合器 K1—1-3擋離合器 K3—3、4擋離合器 B1—倒擋制動器

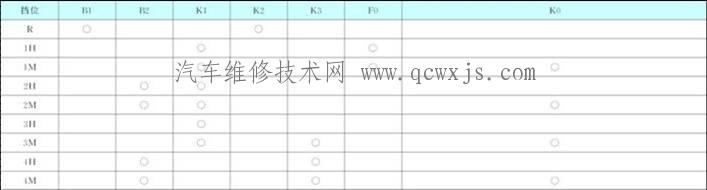

各擋位與執行元件的關系

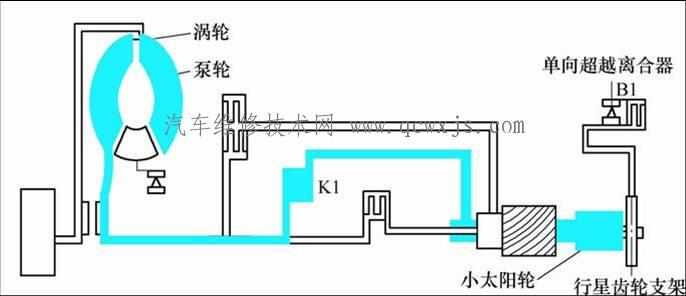

圖3-10 液力1擋動力流程
圖3-11 液力2擋動力流程

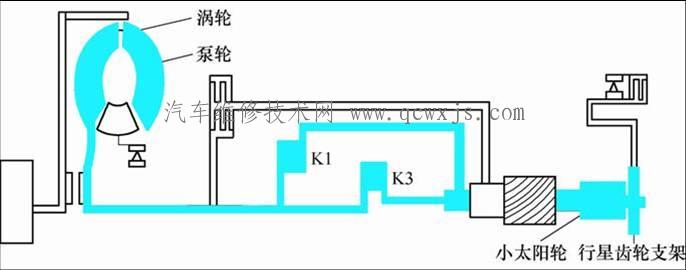

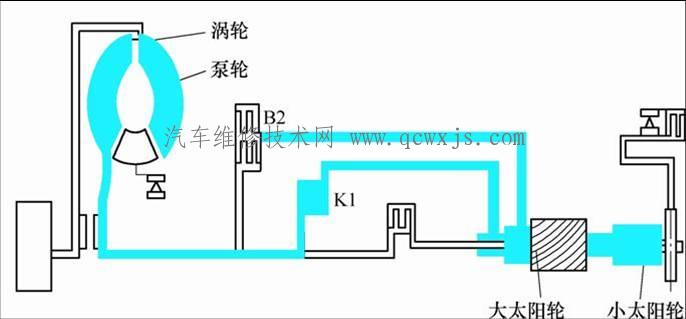

圖3-12 液力3擋動力流程

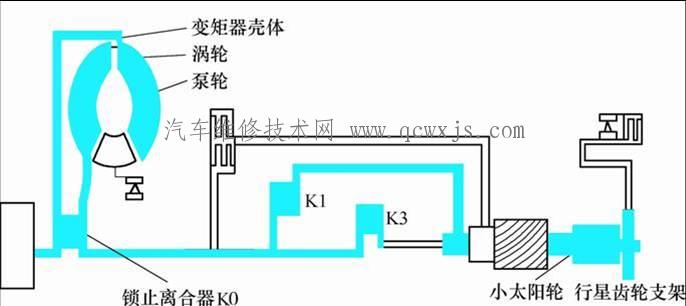

圖3-13 機械3擋動力流程

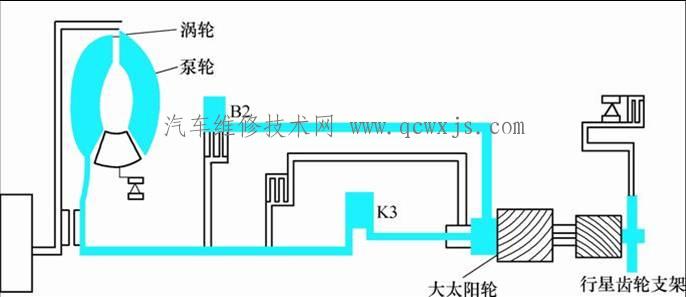

圖3-14 液力4擋動力流程

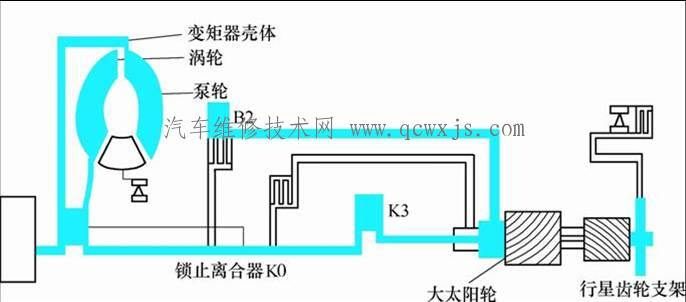

圖3-15 機械4擋動力流程

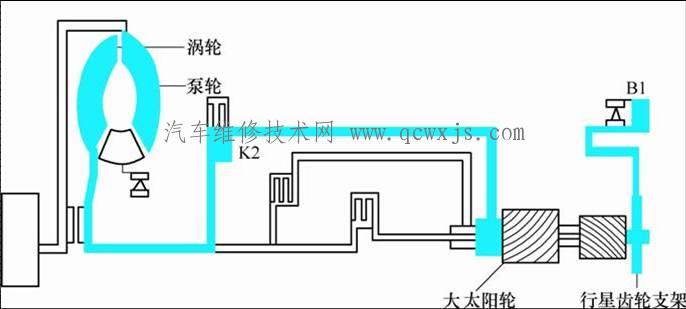

圖3-16 倒擋動力流程
（汽車維修技朮wang www.011315.cn 原創 ）
