01M自動變速器結構原理基本知識2
07-02
圖3-17 油冷卻系統的組成 1—空心螺栓(35N·m) 2、4、6、7、11—O形密封圈(拆卸后必須更換) 3—自動變速器油冷卻器 5—變速器殼體 8—油塞 9—端蓋(用于緊固油塞，拆卸后必須更換) 10—自動變速器油加油管
01M型自動變速器的加油量
圖3-18 電子控制系統的組成 1—節氣門位置傳感器G69 2—速度調節裝置開關E45 3—制動燈開關F 4—變速器轉速傳感器G38(線束插頭T2為白色，與車速傳感器G68的插頭T2不可互換) 5—車速傳感器G68(線束插頭T2為黑色) 6—多功能開關F125 7—強制降擋開關P8 8—變速器機油溫度傳感器G93(在傳輸線中) 9—自診斷接口 10—滑閥箱(內部裝有電磁閥N88、N89、N90、N91、N92、N93、N94) 11—起動鎖止和倒車燈繼電器J226 12—變速桿鎖止電磁閥N110 13—變速桿位置顯示屏Y5 14—發動機控制單元J220 15—自動變速器控制單元J127
圖3-19 電控系統電路 B／50—起動機(接線柱50) D／50—點火開關(接線柱50) F—制動燈開關 F8—強制低速擋開關 F125—多功能開關 G28—發動機轉速傳感器 G38—變速器轉速傳感器 G68—車速傳感器 G69—節氣門位置傳感器 G93—自動變速器油溫度傳感器 J226—起動鎖和倒車燈繼電器 J220—發動機控制單元 J217—自動變速器控制單元 L19—擋位指示板照明燈M16／M17—倒車燈 M9／M10—制動燈和尾燈 N88—電磁閥1 N89—電磁閥2 N90—電磁閥3 N91—電磁閥 N92—電磁閥5 N93—電磁閥6 N94—電磁閥7 N110—變速桿鎖止電磁閥 S14—熔斷器 附加信號 1—變速桿位置指示板 2—速度調節裝置 3—空調裝置

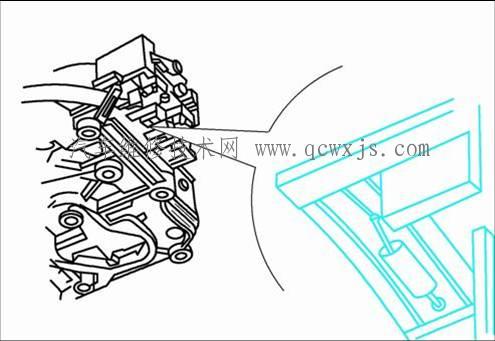

自動變速器機油溫度傳感器

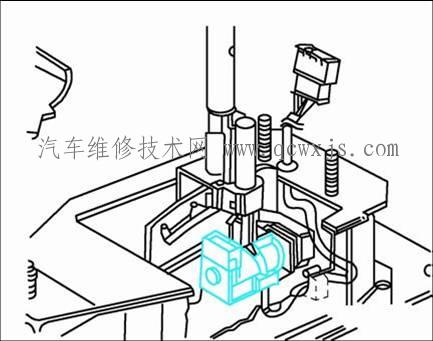

變速桿鎖止電磁閥

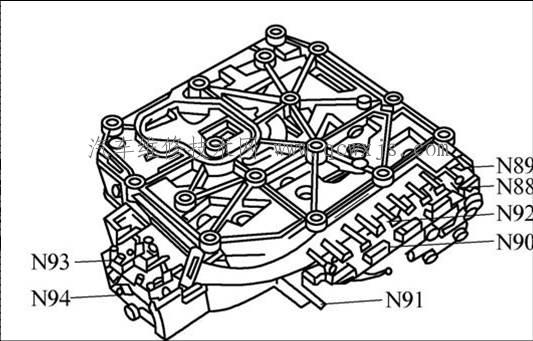

滑閥箱
電磁閥
變速器控制單元J217的位置
控制單元J217的多孔插頭端子號及功能
