由于熱敏電阻是一個電阻，電流流過它時會產生一定的熱量，因此電路設計人員應確保拉升電阻足夠大，以防止熱敏電阻自熱過度，否則系統測量的是熱敏電阻發出的熱，而不是周圍環境的溫度。

熱敏電阻消耗的能量對溫度的影響用耗散常數來表示，它指將熱敏電阻溫度提高比環境溫度高1℃所需要的毫瓦數。耗散常數因熱敏電阻的封裝、管腳規格、包封材料及其它因素不同而不一樣。

系統所允許的自熱量及限流電阻大小由測量精度決定，測量精度為±5℃的測量系統比精度為±1℃測量系統可承受的熱敏電阻自熱要大。

應注意拉升電阻的阻值必須進行計算，以限定整個測量溫度范圍內的自熱功耗。給定出電阻值以后，由于熱敏電阻阻值變化，耗散功率在不同溫度下也有所不同。

有時需要對熱敏電阻的輸入進行標定以便得到合適的溫度分辨率，圖3是一個將10～40℃溫度范圍擴展到ADC整個0～5V輸入區間的電路。

運算放大器輸出公式如下：

一旦熱敏電阻的輸入標定完成以后，就可以用圖表表示出實際電阻與溫度的對應情況。由于熱敏電阻是非線性的，所以需要用圖表表示，系統要知道對應每一個溫度ADC的值是多少，表的精度具體是以1℃為增量還是以5℃為增量要根據具體應用來定。

累積誤差

用熱敏電阻測量溫度時，在輸入電路中要選擇好傳感器及其它元件，以便和所需要的精度相匹配。有些場合需要精度為1%的電阻，而有些可能需要精度為0.1%的電阻。在任何情況下都應用一張表格算出所有元件的累積誤差對測量精度的影響，這些元件包括電阻、參考電壓及熱敏電阻本身。

如果要求精度高而又想少花一點錢，則需要在系統構建好后對它進行校準，由于線路板及熱敏電阻必須在現場更換，所以一般情況下不建議這樣做。在設備不能作現場更換或工程師有其它方法監控溫度的情況下，也可以讓軟件建一張溫度對應ADC變化的表格，這時需要用其它工具測量實際溫度值，軟件才能創建相對應的表格。對于有些必須要現場更換熱敏電阻的系統，可以將要更換的元件(傳感器或整個模擬前端)在出廠前就校準好，并把校準結果保存在磁盤或其它存儲介質上，當然，元件更換后軟件必須要能夠知道使用校準后的數據。

總的來說，熱敏電阻是一種低成本溫度測量方法，而且使用也很簡單，下面我們介紹電阻溫度探測器和熱電偶溫度傳感器。

電阻溫度探測器

電阻溫度探測器(RTD)實際上是一根特殊的導線，它的電阻隨溫度變化而變化，通常RTD材料包括銅、鉑、鎳及鎳/鐵合金。RTD元件可以是一根導線，也可以是一層薄膜，采用電鍍或濺射的方法涂敷在陶瓷類材料基底上。

RTD的電阻值以0℃阻值作為標稱值。0℃ 100Ω鉑RTD電阻在1℃時它的阻值通常為100.39Ω，50℃時為119.4Ω，圖4是RTD電阻/溫度曲線與熱敏電阻的電阻/溫度曲線的比較。RTD的誤差要比熱敏電阻小，對于鉑來說，誤差一般在0.01%，鎳一般為0.5%。除誤差和電阻較小以外，RTD與熱敏電阻的接口電路基本相同。

熱電偶

熱電偶由兩種不同金屬結合而成，它受熱時會產生微小的電壓，電壓大小取決于組成熱電偶的兩種金屬材料，鐵-康銅(J型)、銅-康銅(T型)和鉻-鋁(K型)熱電偶是最常用的三種。

熱電偶產生的電壓很小，通常只有幾毫伏。K型熱電偶溫度每變化1℃時電壓變化只有大約40μV，因此測量系統要能測出4μV的電壓變化測量精度才可以達到0.1℃。

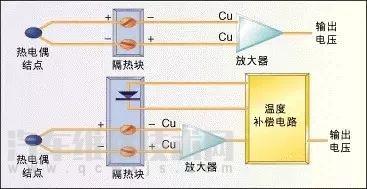

由于兩種不同類型的金屬結合在一起會產生電位差，所以熱電偶與測量系統的連接也會產生電壓。一般把連接點放在隔熱塊上以減小這一影響，使兩個節點處以同一溫度下，從而降低誤差。有時候也會測量隔熱塊的溫度，以補償溫度的影響(圖5)。

測量熱電偶電壓要求的增益一般為100到300，而熱電偶擷取的噪聲也會放大同樣的倍數。通常采用測量放大器來放大信號，因為它可以除去熱電偶連線里的共模噪聲。市場上還可以買到熱電偶信號調節器，如模擬器件公司的AD594/595，可用來簡化硬件接口。

固態熱傳感器

最簡單的半導體溫度傳感器就是一個PN結，例如二極管或晶體管基極-發射極之間的PN結。如果一個恒定電流流過正向偏置的硅 PN結，正向壓降在溫度每變化1℃時會降低1.8mV。很多IC利用半導體的這一特性來測量溫度，包括美信的MAX1617、國半的LM335和LM74 等等。半導體傳感器的接口形式多樣，從電壓輸出到串行SPI/微線接口都可以。

溫度傳感器種類很多，通過正確地選擇軟件和硬件，一定可以找到適合自己應用的傳感器。
