活塞銷和十字頭銷的檢修
04-20
雖然現在大修發動機一般發動機里的磨損部件都一起更換了,但是有些維修技術標準我們還是要了解一下的,就像活塞銷和十字頭銷的檢修,也不能忽視。
活塞銷的檢修

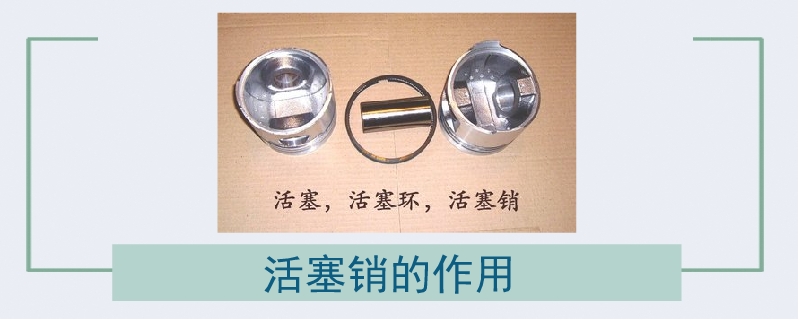

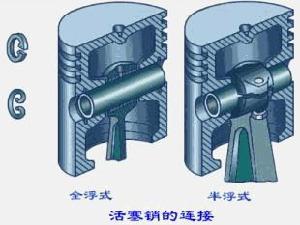

中空圓柱體活塞銷連接筒狀活塞與連桿,把活塞所承受的氣體力和活塞的往 復運動慣性力傳遞給連桿材料一般為低碳鋼合金滲碳鋼并 經表面滲碳,淬火和低溫回火處理。表面硬度高、耐磨性 好,心部具有較高的韌性
活塞銷主要損壞形式是磨損和裂紋
活塞銷檢修用具
外徑千分尺
活塞銷檢修方法:
沿軸線方向三個部位測量每個部位橫截面上測量 兩個相互垂直的直徑。計算出圓度誤差和圓柱度誤差, 其最大值符合表一的規定
活塞銷裂紋檢測1外觀檢查觀察表面有無裂紋,過熱氧化變色、滲碳層剝 落和表面裂紋
2磁粉探傷檢查是否有裂紋。不允許有裂紋和橫向裂紋, 但允許有數量不多于5條的縱向裂紋,同一截面上不多于2 條
修復方法
渡鐵或鍍硌
用具外徑千分尺

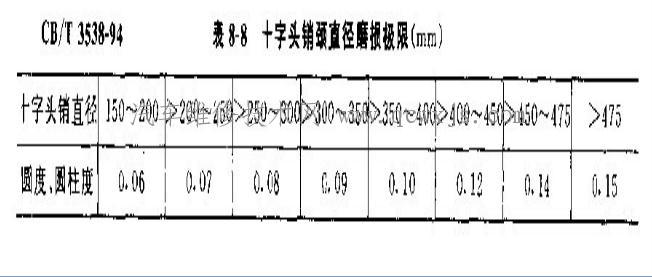

十字頭銷的磨損測量方法:沿軸線方向二個部位測量每個部位橫截面上測量兩 個相互垂直的直徑。計算出圓度誤差和圓柱度誤差,其最 大值符合表二的規定2十字頭銷徑裂紋中心與活塞桿孔中心線應垂直相交,垂直度和位置度符合要求
十字頭銷裂紋檢驗
1)外觀檢查裂紋拉痕過度圓角無發紋其他表面不允許 有橫向發紋只允許有個別的縱向發紋
十字頭銷的修理
1)過度磨損鍍鉻鍍層表面不允許有麻點、發紋等缺陷
2)圓柱度誤差超標機械加工
3)嚴重磨損裂紋超過規定要求時,報廢換新
