用測試燈查找斷路位置
將

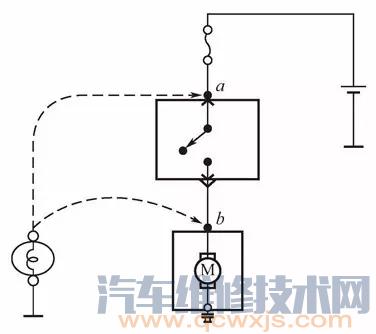

測試燈的一根引線搭鐵，另一根引線連接到開關插接器
電源側端子上，即下圖中a點位置，測試燈應點亮；然后將測試燈連接到電機插接器上，即下圖中b點位置，若將開關打開，測試燈不應點亮；若將開關閉合，測試燈應點亮，否則開關及開關到
電動機插接器之間的線路斷路。

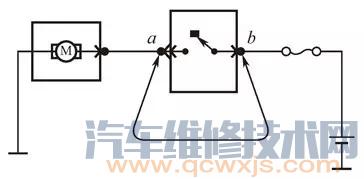

當懷疑某條線路斷路，如下圖中的開關故障，用跨接線將開關的a、b 兩端短接，若電動機工作，即可斷定開關斷路
