12V測試燈

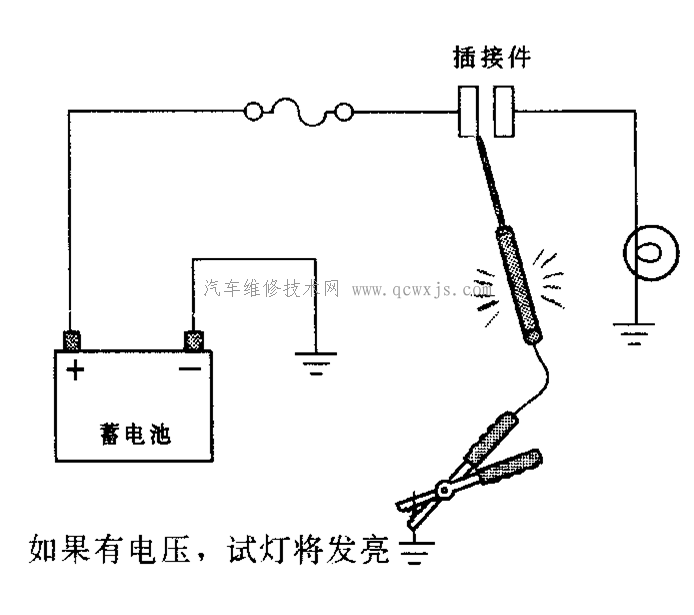

由12V試燈、導線、各種型號端頭組成(見圖2所示）。

它主要是用來檢查系統電源電路是否給電氣部件提供電源。將12V測試燈一端搭鐵，另一端接電氣部件電源接頭。

如燈亮，說明電氣部件的電源電路無故障；如燈不亮，再接去向電源方向的第二個接線點，如燈亮，則故障在第一接點與第二接點之間，電路出現的斷路故障。

（汽車維修技術網 原創 http://www.011315.cn/)

自帶電源測試燈

自帶電源測試燈與12V測試燈基本相同，它只是在手柄內加裝兩節1．5V干電池(見圖3所示)。它用來檢查電氣電路斷路和短路故障。

(1)斷路檢查

首先斷開與電氣部件相連接的電源電路，將測試燈一端搭鐵，另一端接電路各接點(從電路首端開始)。如果燈不亮，則斷路出現在被測點與搭鐵之間。

(2)短路檢查

首先斷開電氣部件電路的電源線和搭鐵線，測試燈一端搭鐵，一端與余下電氣部件電路相連接，如燈亮，表示有短路故障(搭鐵)存在，然后逐步將電路中連接器撥開，開關打開，拆除部件等，直到燈滅為止，則短路出現在最后開路部件與上一個開路部件之間。

注意：

不可用測試燈檢查發動機微機控制系統，除非維修手冊中有特殊說明，方可進行。

切勿用通、斷試燈接帶電的電路，否則，會損壞試燈。必須弄清電路的電源時才能使用試燈。
