汽車插接器就是通常所說的插頭和插座，用于傳感器、執行器、控制單元與線束、線束與線束或?qū)Ь€與導線之間的相互連接，使之構成一個完整的電氣系統。為了防止插接器在汽車行駛中脫開，所有的插接器均采用閉鎖裝置。
插接器分為插座式和插頭式 ▼
多針腳插接器引腳編號 ▼
插接器按照鎖定機構不同可分為鎖扣式、滑鎖式、鎖桿式三種。鎖扣式連接器的特點是在插座上有一個鎖扣，在插頭上有一個凸起，插頭插入插座后，鎖扣扣住凸出，可以避免插接器意外松動和斷開。
插接器的檢修
在檢查線路的電壓或?qū)ㄇ闆r時，一般不必脫開插接器，只用萬用表兩表針插入插接器尾部的線孔內進行檢查即可。
普通插接器的檢修 ▼

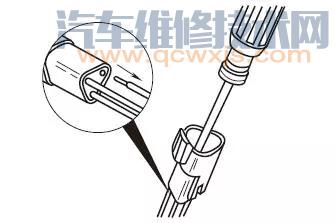

修理中如需要更換導線或取下插接器接線端子，應先把插頭、插座分開。用專用工具（或小螺絲刀）插入插頭或插座的尾部的線孔內，撬起接線端子的鎖緊凸緣，并將電線從后端拉出。

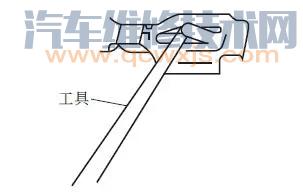

新接線端子安裝前，首先檢查接線端子的鎖緊凸緣是否正常，如不正常可按下圖所示方法進行調整。

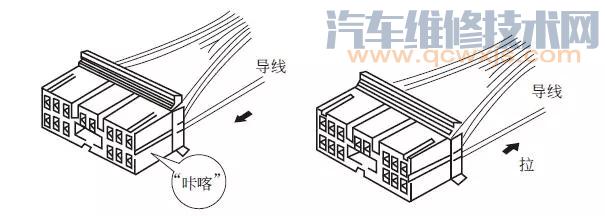

安裝時，將帶接線端子的導線推入，直至接線端子被鎖住為止，然后向后拉動導線，以確認是否鎖緊。
帶鎖定楔插接器的檢修 ▼

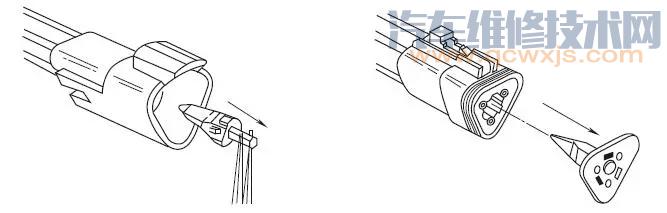

① 用尖嘴鉗直接拔出鎖定楔。
② 用專用工具將鎖片從觸針上移開，松開鎖片，拉出導線。

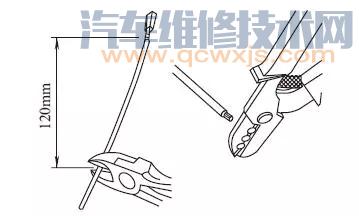

③ 截取120mm 左右的導線及接線端子，剝?nèi)?mm 絕緣層。

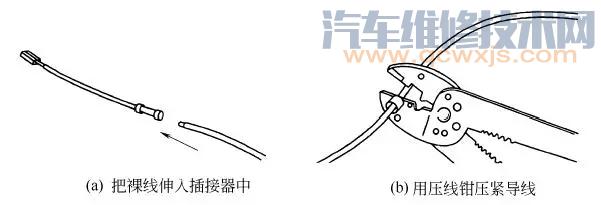

④ 把裸線伸入對接式插接器中，用壓線鉗將導線壓緊。

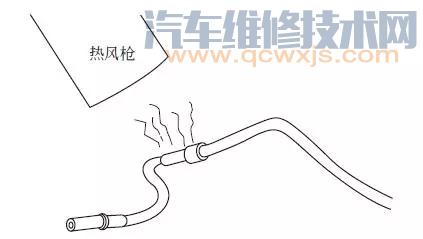

⑤ 將熱縮管套入導線的維修處，用熱風槍加熱收縮熱縮管。

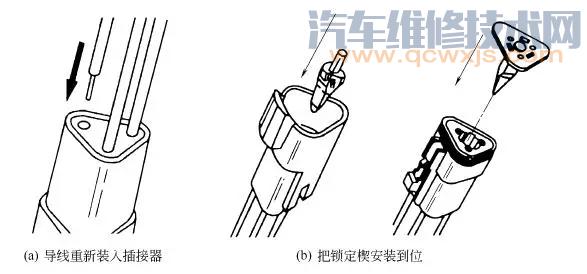

⑥ 將導線和接線端子重新裝入插接器，并把鎖定楔安裝到位。
