在
檢查線路的
電壓或導通情況時,一般不必脫開
插接器,只用
萬用表兩表針插入
插接器尾部的線孔內進行檢查即可。
普通插接器的檢修 ▼
修理中如需要更換導線或取下插接器接線端子,應先把插頭、插座分開。用專用工具(或小
螺絲刀)插入插頭或插座的尾部的線孔內,撬起接線端子的鎖緊
凸緣,并將電線從后端拉出。
新接線端子安裝前,首先檢查接線端子的鎖緊凸緣是否正常,如不正常可按下圖所示方法進行
調整。
安裝時,將帶接線端子的導線推入,直至接線端子被鎖住為止,然后向后拉動導線,以確認是否鎖緊。
帶鎖定楔插接器的檢修 ▼
① 用尖嘴鉗直接拔出鎖定楔。

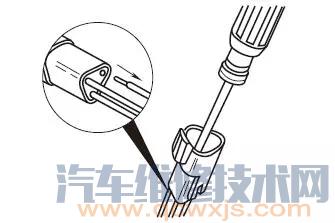

② 用專用工具將鎖片從觸針上移開,松開鎖片,拉出導線。

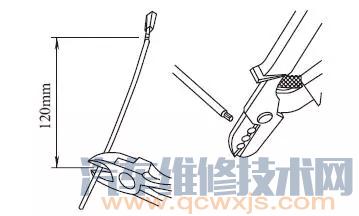

③ 截取120mm 左右的導線及接線端子,剝去6mm 絕緣層。

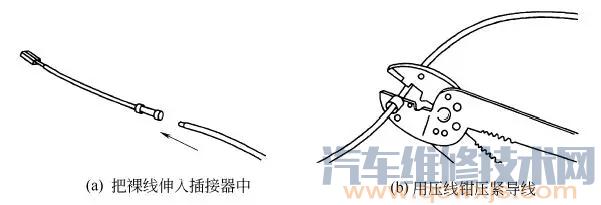

④ 把裸線伸入對接式插接器中,用壓線鉗將導線壓緊。

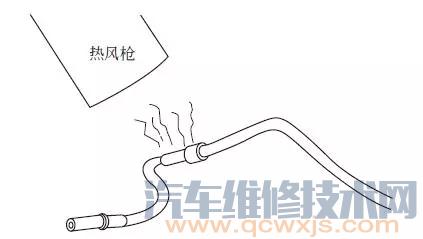

⑤ 將熱縮管套入導線的維修處,用熱風槍加熱收縮熱縮管。

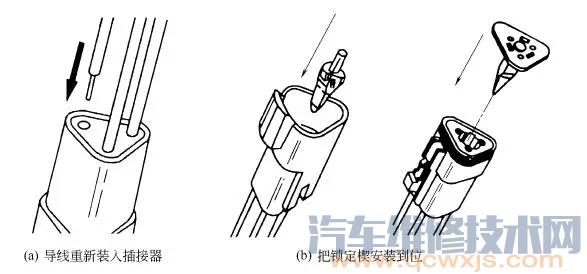

⑥ 將導線和接線端子重新裝入插接器,并把鎖定楔安裝到位。
