汽車底盤的總體布置
汽車底盤的總體布置與發動機的位置及汽車的驅動方式有關,一般有發動機前置后輪驅動、發動機前置前輪驅動、發動機后置后輪驅動、發動機前置全輪驅動等。
一、發動機前置后輪驅動
發動機前置后輪驅動簡稱前置后驅動,英文簡稱為FR。如圖1-3所示,發動機布置在汽車前部,動力經過離合器、變速器、萬向傳動裝置、后驅動橋,最后傳到后驅動車輪,使汽車行駛。
圖1-3 發動機前置后輪驅動示意圖
這是一種傳統的布置型式,應用廣泛,適用于除越野汽車的各類型汽車,如大多數的貨車、部分汽車和部分客車都采用這種型式。
二、發動機前置前輪驅動
發動機前置前輪驅動簡稱前置前驅動,英文簡稱FF。發動機布置在汽車前部,動力經過離合器、變速器、前驅動橋,最后傳到前驅動車輪,這種布置型式在變速器與驅動橋之間省去了萬向傳動裝置,使結構簡單緊湊,整車質量小,高速時操縱穩定性好。大多數汽車采用這種布置行駛,但這種布置型式的爬坡性能差,豪華汽車一般不采用,而是采用傳統的發動機前置后輪驅動。
根據發動機布置的方向可以分為發動機前橫置前輪驅動和發動機前縱置前輪驅動,分別如圖1-4、1-5所示。
圖1-4 發動機前橫置前輪驅動示意圖
圖1-5 發動機前縱置前輪驅動示意圖
提示:請注意這兩種布置型式主減速器的不同。
三、發動機后置后輪驅動
發動機后置后輪驅動簡稱后置后驅動,英文簡稱RR。如圖1-6所示,發動機布置在汽車后部,動力經過離合器、變速器、角傳動裝置、萬向傳動裝置、后驅動橋,最后傳到后驅動車輪,使汽車行駛。這種布置型式便于車身內部的布置,減小室內發動機的噪聲,一般用于大型客車。
圖1-6 發動機后置后輪驅動示意圖
四、發動機前置全輪驅動
發動機前置全輪驅動簡稱全輪驅動,英文簡稱XWD。如圖1-7所示,發動機布置在汽車前部,動力經過離合器、變速器、分動器、萬向傳動裝置分別到達前后驅動橋,最后傳到前后驅動車輪,使汽車行駛。由于所有的車輪都是驅動車輪,提高了汽車的越野通過性能,這是越野汽車采取的布置型式。

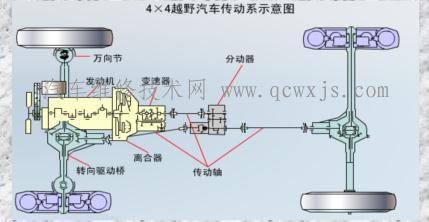

圖1-7 發動機前置全輪驅動示意圖
