驅動橋的結構類型及組成
1.驅動橋的功用
·驅動橋功用是將萬向傳動裝置輸入的動力經降速增矩、改變動力傳遞方向后,分配到左右驅動輪,使汽車行駛,并允許左右驅動輪以不同的轉速旋轉。
2.驅動橋的組成

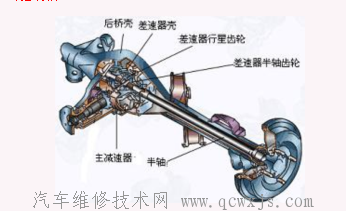

·驅動橋由主減速器、差速器、半軸和橋殼等組成
(1)主減速器:降速、增矩、變向
(2)差速器:使兩側驅動輪不等速旋轉
(3)半軸:將扭矩從差速器傳至驅動橋
(4)橋殼:安裝基礎,承重,且承力
3、驅動橋的類型
1)整體式驅動橋
·整體式驅動橋采用非獨立懸架。其驅動橋殼為一剛性的整體,驅動橋兩端通過懸架與車架連接,左右半軸始終在一條直線上,即左右驅動輪不能相互獨立地跳動。當某一側車輪通過地面的凸出物或凹坑升高或下降時,整個驅動橋及車身都要隨之發生傾斜,車身波動大。
;
2)斷開式驅動橋
·斷開式驅動橋采用獨立懸架,如圖16—2所示。其主減速器固定在車架上,驅動橋殼制成分段并用鉸鏈連接,半軸也分段并用萬向節連接。驅動橋兩端分別用懸架與車架(或車身)連接。這樣,兩側的驅動輪及橋殼可以彼此獨立地相對于車架上下跳動。
