電子控制懸架系統基本是由四個部分組成，如圖

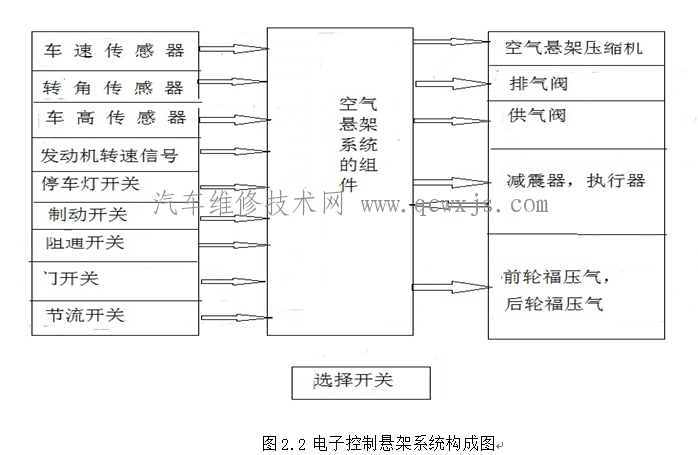

電子控制懸架系統構成圖

（1）傳感器：車高傳感器、車速傳感器、加速度傳感器、轉向盤轉角傳感器、節氣門位置傳感器
（2）開關：模式選擇開關、制動燈開關、停車開關、車門開關
（3）電子控制單元：ECU
（4） 執行機構：可調阻尼力的減振器、可調節彈簧高度和彈性大小的彈性元件等。

（汽車維修技術網 原創 http://www.011315.cn/)

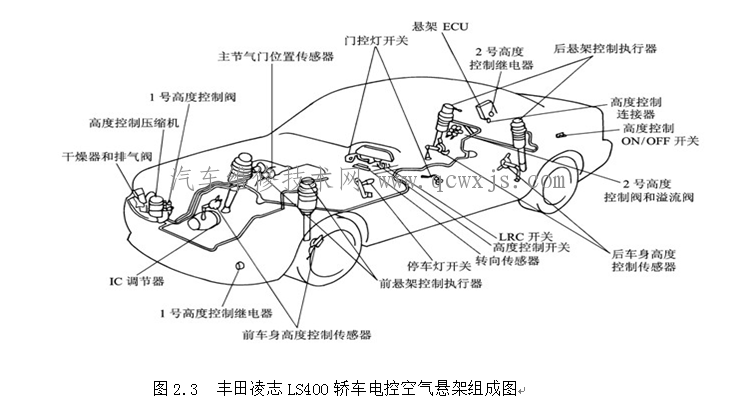

圖2.3 豐田凌志LS400汽車電控空氣懸架組成圖

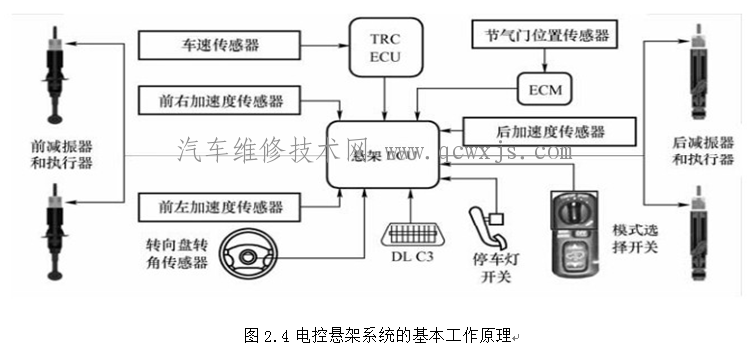

電控懸架系統的基本工作原理

車身狀態傳感器和開關給 ECU 提供加速度、 位移及其他目標參數等信號， ECU 根據各傳感器送來的信號進行運算分析，向懸架執行元件發出指令信號， 使執行元件(如阻尼調節步進電機) 產生一定的機械動作， 調節懸架參數的執行器(電磁閥、 步進電機等) 改變懸架的剛度、 阻尼系數和車身高度，使車輛在行駛過程中具有良好的平順性和操縱穩定性。

電控懸架系統的基本工作原理
