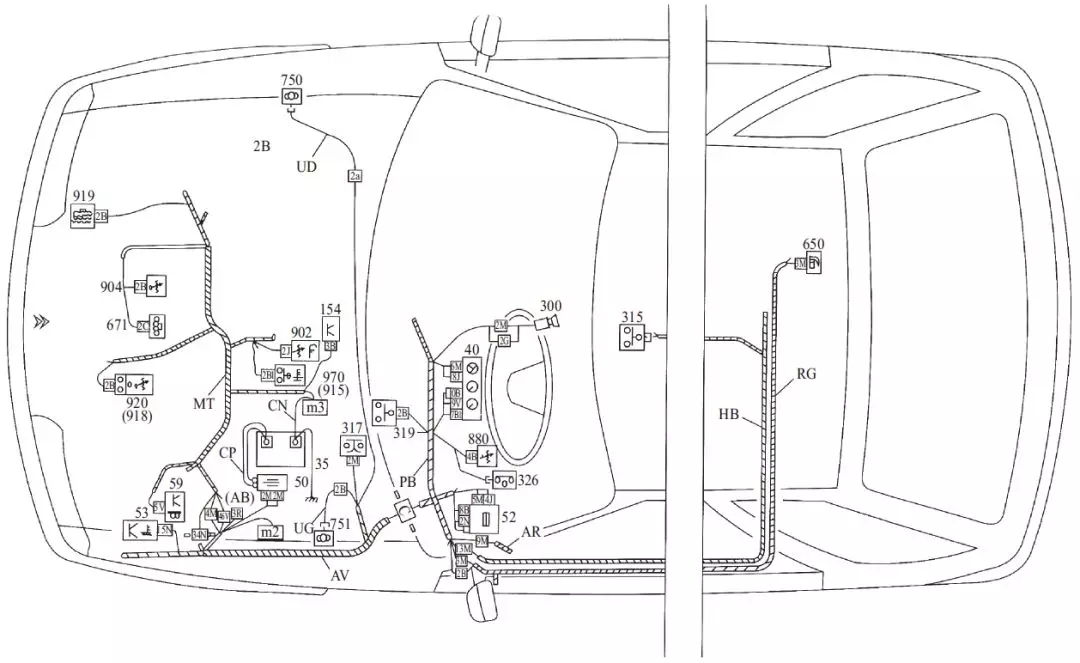

線束圖表明了電路線束與各用電器的連接部位、接線柱的標記、線頭、插接器的形狀及位置等，是人們在汽車上能夠實際接觸到的汽車電路圖。從線束圖中可以了解到線束的走向，并可以通過露在線束外面的線頭與插接器詳細編號或字母標記得知線束各插接器的位置。線束圖常用于汽車制造廠總裝線和修理廠的線束連接、檢修、配線和更換。

目前，汽車制造商為便于用戶在使用、維修過程中進行檢查、測試，還往往在維修手冊中給出有關電器的安裝位置圖、線束圖解。線束圖與電路原理圖、接線圖結合起來使用，具有很大的參考價值。不同的生產廠商，線束圖略有不同。

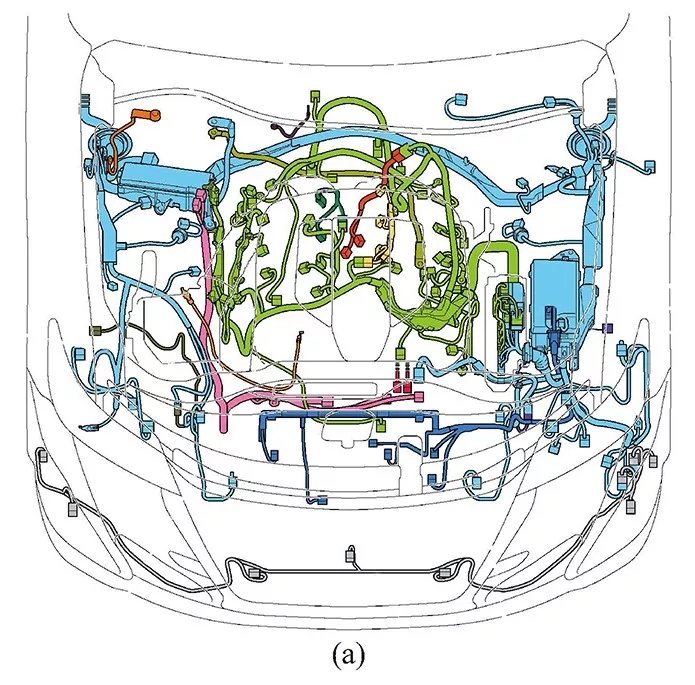

豐田車系的線束圖;▼

（汽車維修技術網 原創 http://www.011315.cn/)

線束圖識讀方法：拿到線束圖，應先認真讀一遍圖注，然后對照線束圖，了解整車共有幾組線束、各線束名稱以及各線束在汽車上的實際安裝位置；弄清每一線束上的枝杈通向車上哪個電器、每一枝杈有幾根導線、它們的顏色與標號以及它們各連接到電器的哪個接線柱上；弄清有哪些插接器件，它們應該與哪個電器上的插接器相連接。

識讀線束圖的目的是為了查找故障并進行維修。當發現汽車電路線束出現部分損壞，需要拆卸修理時，應記下一些必要的數據，如線束總長、主要有幾個大的分支、各分支之間的間隔長度、各分支的長度等，以利于線束的修復。此外，可標記線束以及與其相對應的位置，或者記下對應各線束及接線柱的有關標記（如線頭顏色、接線柱的形狀或符號等）。這樣就可以在安裝、拆卸的過程中，更方便操作。
