汽車線束是電路的主干，通過插接器、交接點與車內電器或車體連接，可從線束圖中了解線束的走向及線束各部插接器的位置。一般線束圖是按照系統或在車輛上的安裝位置分類，如2016 款豐田皇冠線束圖分為發動機室、儀表線束、車身、座椅和天線及部分，如下圖所示。

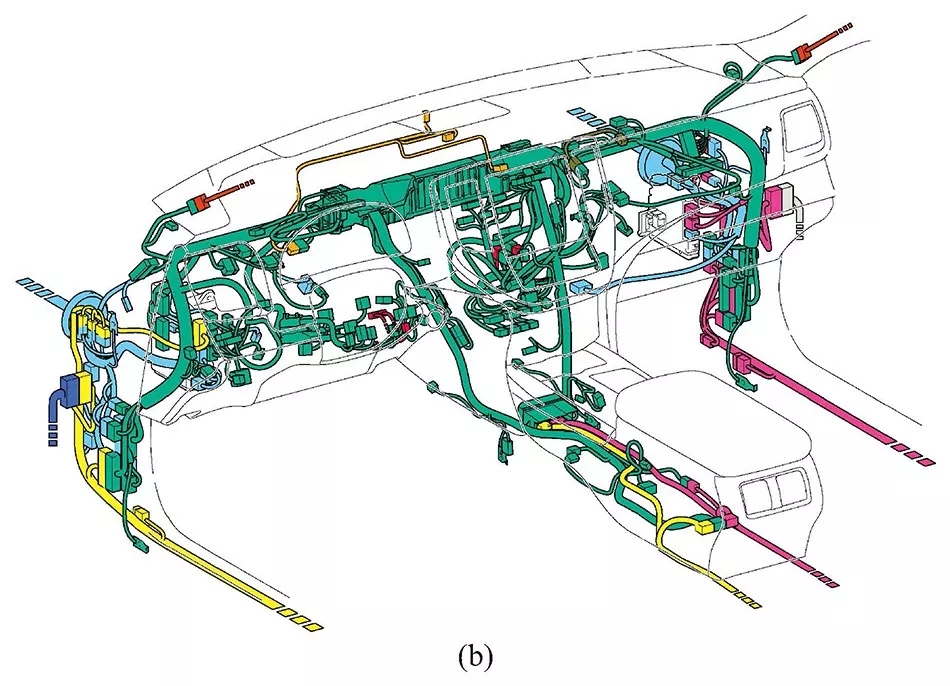

2016款豐田皇冠車系發動機線束圖

1. 線束圖的識讀要領

（汽車維修技術網 原創 http://www.011315.cn/)

① 認清整車共有幾組線束、各線束名稱以及各線束在汽車上的實際安裝位置。

② 認清每一線束上的分支通向車上哪個電氣設備、每一分支有幾根導線、它們的顏色與標號以及它們各連接到電氣設備的哪個接線柱上。

③ 認清有哪些插接件，它們應該與哪個電氣設備上的插接器相連接。

2. 線束圖的識讀方法

（1）讀懂電器原理圖汽車電器原理圖是汽車電器線束圖的基礎。先看懂電器原理可以比較容易地了解整車電路的工作原理及特點，有助于快速讀懂電器線束圖。利用線束圖，則可以了解線束各部分所連接的電氣設備。

（2）找出主要元器件的位置在汽車線束圖上，其主要元器件標注都比較明顯，一般都不難找到。例如，電源系統的發電機、蓄電池；啟動系統的起動機；燈光系統的前照燈、燈光開關；點火系統的點火線圈、分電器；喇叭系統的電喇叭等。當找到了所需要檢查的單元電路的主要元器件后，再將其與汽車上的實物對上號，就可根據電器線路圖上各導線的顏色和去向，找到所要找的導線或其他元器件了。

（3）了解電路圖提供的信息

在電路圖中，每根導線中都標注有數字代號（或數字與字母組合代號），這些代號代表了該線的顏色、直徑。在識讀導線的顏色、線徑代號時，會出現33、33A、33B、33C、33E這樣的標注方法，它表示這是同一通路的電線。其中33是基本的主線，33A是33線的一個分支，用字母A加以區別，33B是33線的另一個分支，用字母B加以區別，以此類推。
