了解汽車電路圖汽車電路圖入門

12-29

在汽車電氣和電子系統中，由許多元件、組件和系統共同起作用的，只有在電路圖中才能看出元件、組件和系統的共同作用關系，才能知道電氣連接情況。

【元件】如電阻、晶體管和電容器等。

【組件】刮水時間間隔繼電器、危險報警發生器等。

【系統】點火系統、照明系統等。

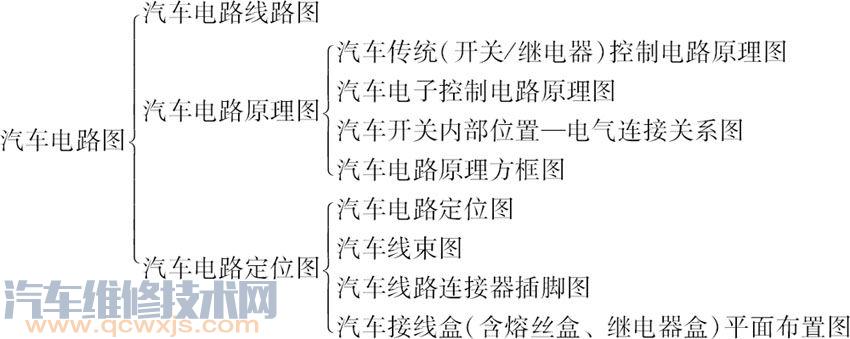

了解汽車電路圖的結構及分類：

（1）汽車電路圖

汽車電路圖（圖1-16）是將汽車各電器部件的圖形符號通過導線連接在一起的關系圖，可分為電路線路圖、原理圖和定位圖。盡管不同車型的電路圖風格各異，但汽車電路圖的符號有規定的標準。

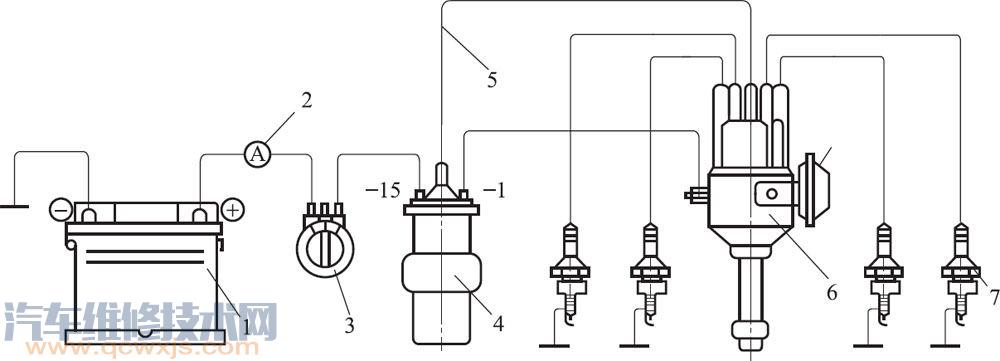

汽車點火系統部件連接圖

1—蓄電池；2—電流表；3—點火開關；4—點火線圈；5—高壓線；6—分電器；7—火花塞

●帶有DIN EN 60617標準電路符號的電路；

●符合DIN EN 61346-2標準規定的設備符號；

●符合DIN 72552標準規定的車輛技術接線總線端符號或符合DIN EN 60445標準規定的電氣技術連接符號。

所以，汽車電路圖能夠詳細描述整個電路及其電氣設備。繪制電路圖的主要目的是便于分析一個電路的功能。

（2）汽車電路線路圖

汽車電路線路圖表達了各個電器在車上的大致布局，圖左側代表汽車的前部，右側代表汽車的尾部。各電器以實物輪廓圖表示。導線分布大體上與車上的實際位置、走向相同。電器線路圖完整的表達了整車的電器及線路連接，但不能清晰、方便地反映各電氣系統的工作原理，且識讀所需的時間較長。

（3）汽車電路原理圖

電路原理圖（圖1-17）是用圖形符號按工作順序或功能布局繪制的，詳細了解電器元件間的相互控制關系和工作原理，不考慮實際位置的簡圖，具有電路清晰、簡單明了，便于理解電路原理的特點。一般都具有以下的特點：

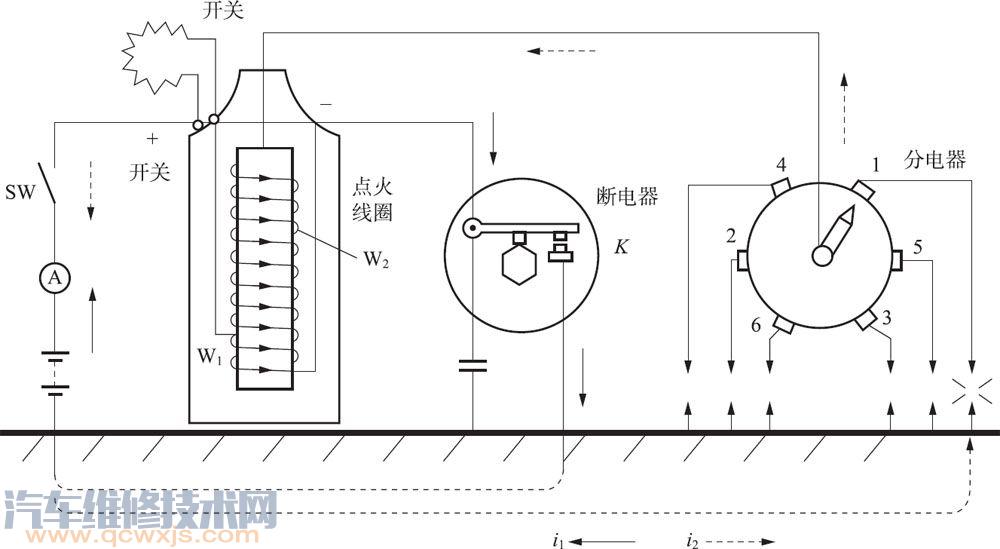

汽車點火系統電路原理圖

●通過電氣符號表示各電器。一般通過這些符號可了解該電器的基本結構和作用。

●圖中建立起電位高低的概念。電源線在圖上方，接地線在圖下方，電流方向自上而下。電路較少迂回曲折，電路圖中電器元件串、并聯關系十分清楚，電路圖易識讀。

●各電器不再按電器在車上的安裝位置布局，而是依據工作原理，在圖中合理布局，使各系統處于相對獨立的位置，從而易于對各用電設備進行單獨的電路分析。

●各電器旁邊通常標注有電器名稱及代碼（如控制器件、繼電器、過載保護器、用電器、鉸接點及接地點等）。

●電路原理圖中所有開關及用電器均處于不工作的狀態，例如點火開關是斷開的，發動機不工作，車燈關閉等。

●導線一般標注有顏色和規格代碼，有的車型還標注有該導線所屬電氣系統的代碼。根據以上標注，易于對照定位圖找到該電器或?qū)Ь€在車上的位置。

近年來，汽車電氣技術的飛速發展，特別是電子技術的廣泛應用，汽車電氣系統發生了以下變化：

●新的電氣系統不斷出現，如汽車上出于安全、舒適等目的而新增的裝置等。

●電子控制被廣泛應用，使獨立控制的系統向集成控制的方向發展。很多車型的發動機和自動變速器的控制就是由一個電控單元進行控制，稱為動力控制單元（如通用的PCM電控單元）。

●各電氣系統之間的關聯越來越多，如發動機電控系統和自動變速器電控系統之間有很多信息共享和匹配。

（4）汽車電路定位圖

電路定位圖用于指示各電器及導線的具體位置。一般采用繪制的立體圖或?qū)嵨镎掌男问剑Ⅲw感強，能直觀、清晰地反映電器在車上的實際位置，具有很高的實用價值。

目前，大多數制造公司均采用了電路原理圖結合定位圖的表達方式。為便于結合兩類圖，大多數車型的電路圖還附有表格，指出電路圖上的電器、導線等在哪一張定位圖上。

（5）汽車方框圖

是把一個完整的電路劃分成若干部分，各個部分用方框表示，每一方框再用文字或符號說明功能，各方框之間用線條連接起來，用以表明各部分的相互關系。不必畫出元器件和它們之間的具體連接情況。方框圖是為說明電路的工作原理服務的。總之，電路原理圖是分析電氣系統工作原理以及維修電氣系統的最基本、最實用的資料。

相關鏈接：

定位圖在某些車型中還有進一步的細化分類：

1．汽車電器定位圖：確定各電器元件、連接器、接線盒、搭鐵點、鉸接點及診斷座等的分布位置。

2．汽車線束圖：確定電線束與各用電器的連接部位、接線柱的標記、線頭、連接器的形狀及位置。

3．汽車線路連接器插接腳圖：確定連接器內各導線連接位置。

4．汽車接線盒（含熔絲盒、繼電器盒）平面布置圖：確定熔絲、繼電器等具體安裝方位。
