什么事情成功都需要一個過程，學習汽車電路維修當然也一樣，不是一兩天就馬上就能融會貫通。廢話不多說，下面要講的是汽車電路維修基礎了解汽車導線的相關知識，不了解汽車導線的朋友就多看一下

汽車用導線有高壓導線和低壓導線兩種，均采用銅質多心軟線。
１．汽車低壓導線
（１）導線的截面積
導線截面積主要根據其工作電流選擇，但是對于一些工作電流較小的電器，為保證應具有一定的機械強度，汽車電器中導線截面不得小于 ０．５ｍｍ。 各 種低壓導線標稱截面積所允許的負載電流見下表。
所謂標稱截面積是經過換算而統一規定的線心截面積，不是實際線心的幾何面積，也不是各股線心幾何面積之和。車１２Ｖ 電系主要線路導線標稱截面積推薦值見表 ９．２。

（２） 導線顏色的知識

各國汽車廠商在電路圖上多以字母（主要是英文字母）來表示導線外皮的顏色及其條紋的顏色。;

日本常用單個字母表示，個別用雙字母，其中后一位是小寫字母；

中國標準大體上與此相同。;

美國常用２ ～ ３個字母表示一種顏色，如果導線上有條紋，則要書寫較多字母。;

德國汽車導線顏色代號，各廠商甚至各牌號不盡一致。;

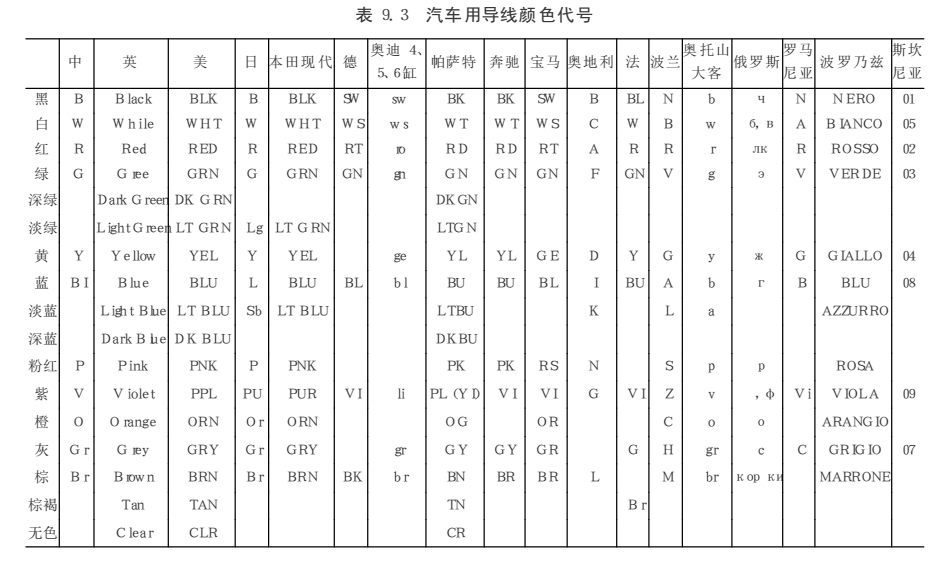

也有的廠商如斯坎尼亞汽車導線采用數字代號表示顏色。導線顏色代號見表 ９．３。

另外，導線顏色要容易區別。;如

常用黑、白、紅、綠、黃、藍、灰、棕、紫；

其次用粉 紅、橙、棕褐；

再次為深藍、淺藍、深綠、淺綠。

在導線上采用條紋標志要對比強烈，如 黑白、白 紅等。;
雙色線
雙色線的主色所占比例大些，輔助色所占比例小些。 輔助色條紋與主色條紋沿圓周表面的比例為 １∶３ 至１∶５。
雙色線的標注第一色 為主 色，第二色輔助色。;

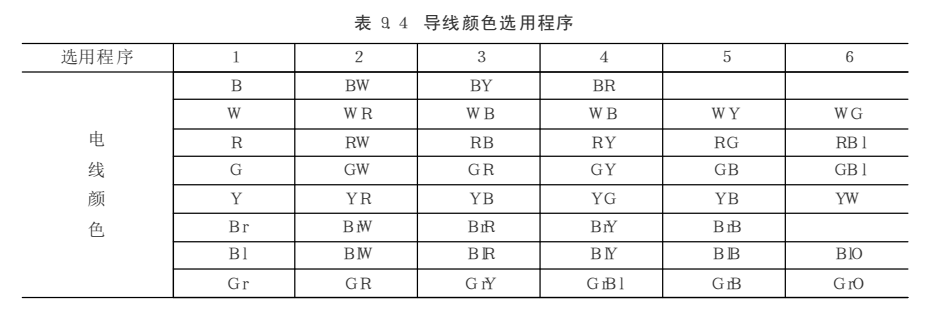

我國規定汽車導線顏色的選用程序見表

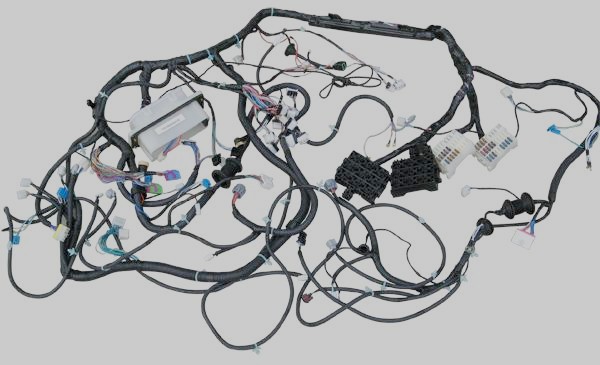

（３線束
汽車用低壓導線除蓄電池導線外，都用絕緣材料如薄聚氯乙烯帶纏繞包扎成束，避免水、油的侵蝕及磨損。;

在線束布線過程中不許拉得太緊，線束穿過洞口或繞過銳角處都應有套管保護。線束位置確定后，應用卡簧或絆釘固定，以免松動損壞。

２． 高壓導線
高壓導線在汽車上運用較少。在汽車點火線圈至火花塞之間的電路使用高壓點火線，簡稱高壓線。 它分為普通銅心高壓線及高壓阻尼點火線。;

帶阻尼的高壓線可抑制和衰減點火系統產生的高頻電磁波，降低對無線電設備及電控裝置的干擾。
