汽車電線又稱低壓電線，汽車電線都是銅質多蕊軟線，有些軟線細如毛發，柔軟而不容易折斷。

導線是汽車電器線路的基礎元件，均采用多股銅線

汽車導線的分類

按承受電壓的高低分類：高壓導線和低壓導線。

高壓導線

高壓導線結構；銅芯線阻尼線

（1）高壓導線用途：傳遞點火系高壓

（2）高壓導線特點：絕緣包層厚、線芯面積小。

帶阻尼的高壓線可抑制和衰減點火系統產生的高頻電子波，降低對無線電設備及電控裝置的干擾。

低壓導線

低壓導線的種類：普通導線起動電纜搭鐵電纜

普通低壓導線

帶絕緣層的銅質多股軟線，導線的截面積主要根據其工作電流來選擇，導線截面不得小于0.5mm2。導線截面在4mm2以上采用單色線， 4mm2以下采用雙色線。

起動電纜

帶絕緣包層的大截面銅質或鋁質多絲軟線，接蓄電池和起動機。

蓄電池搭鐵線

1）、一種帶絕緣層或者另一種不帶絕緣層的扁形軟銅線。

2）、作用：連接蓄電池與汽車金屬部分，利于電路形成回路。

低壓導線標稱截面積所允許的負載電流。

導線截面積

導線的截面積根據所用電氣設備的電流值確定。為保證導線有足夠的機械強度，規定截面積不能小于0.5m㎡。

根據用電設備的負載電流大小選擇導線的截面積。

其一般原則為：長時間工作的電氣設備可選用實際載流量60%的導線；短時間工作的用電設備可選用實際載流量60%－100%之間的導線。

同時，還應考慮電路中的電壓降和導線發熱等情況，以免影響用電設備的電氣性能和超過導線的允許溫度。

為保證一定的機械強度，一般低壓導線截面積不小于0.5mm2。

個別汽車導線截面積也有0.3、0.5、.85、1.25、2、3和5等多個規格

汽車12V電系低壓導線的推薦規格見表。

導線的使用部位	標稱截面(mm²)
燈、頂燈、指示燈、儀表燈、牌照燈、燃油表、刮水器等電路（汽車維修技術網 原創 http://www.011315.cn/)	0．5
轉向燈、制動燈、停車燈、分電器等電路	0．8
前照燈、電喇叭(3A以下)電路	1．0
前照燈、電喇叭(3A以上)電路	1．5
其他5A以上的電路	1．5—4．0
電源電路	4～25
起動電路	16～95
柴油機汽車電熱塞電路	4—6

導線的顏色

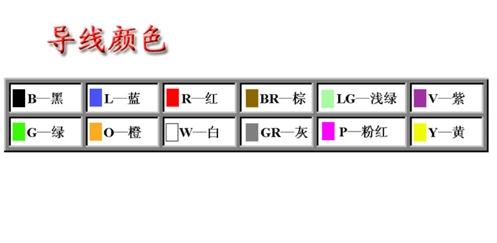

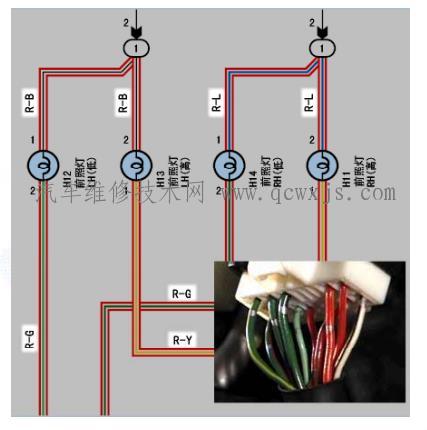

為了便于識別和維修，電線束中的低壓電線都采用了不同顏色。電線的各種顏色均用字母表示。汽車導線采用雙色導線，主色為基礎色，輔色為環布導線的條色帶或螺旋色帶，且標注時主色在前，輔色在后。以雙色為基礎選用時，各用電系統的電源線為單色，其余為雙色，雙色線的主色見下表。

系統名稱	電線主色	代號	系統名稱	電線主色	代號
電氣裝置接地線	黑	B	儀表、報警指示和喇叭系統	棕	Br
點火起動系統	白	W	前照燈、霧燈等外部照明系統	藍	Bl
電源系統	紅	R	各種輔助電機及電氣操縱系統	灰	Gr
燈光信號系統	綠	G	收放音機、點煙器等系統	紫	V
車身內部照明系統	黃	Y
