動力轉向器從車上拆卸步驟及零部件分解圖
09-12

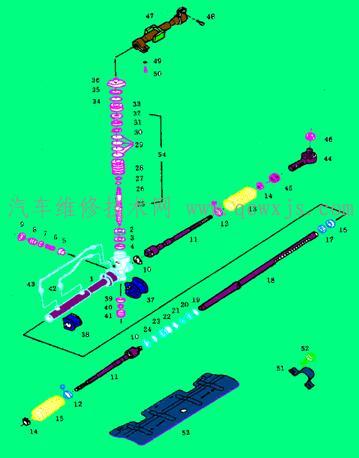

1-進油管;2-回油管;3-閥體罩殼;4-密封圈;5-軸承;6-轉向齒輪;7-連接蓋;8-密封罩;9-轉向器外殼;10-壓塊;11-補償彈簧;12-補償墊片;13-密封壓座;14-壓蓋;15-齒條;16-防塵罩;17-固定環;18-連接桿;19-左轉向橫拉桿;20-轉向支架;21-右轉向橫拉桿
1)用舉升器舉起車輛,排放轉向液壓油(ATF油)。
2)拆下固定橫拉桿的螺母,如圖

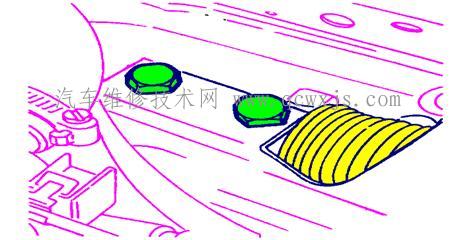

拆卸橫拉桿固定螺母

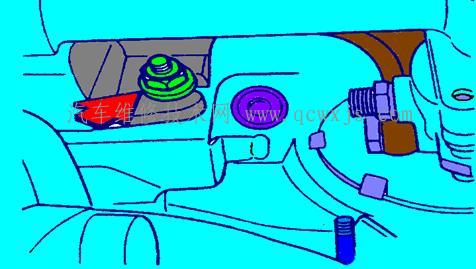

3)拆卸左前輪罩處的轉向器固定螺栓
4)松開在轉向控制閥外殼上的進油管
5)拆卸后橫板上固定轉向器的左邊自鎖螺母
6)把車輛放下,拆卸緊固齒條與轉向橫拉桿的螺栓
7)拆卸儀表板側邊下蓋、通風管和踏板蓋。
8)拆卸緊固轉向齒輪軸與聯軸節的螺栓
9)拆卸防塵罩。從汽車內部,拆卸固定在轉向控制閥外殼上回油軟管的泄放螺栓
10)拆卸后橫板上固定轉向器的自鎖螺母
11)拆下轉向器。
