上一節我們已經了解了動力轉向器從車上拆卸步驟，那么動力轉向器從車上拆卸下來以后就是要我們去維修了，下面我來看一下整體式動力轉向器是怎么分解的。

先來看一下 轉閥式齒輪齒條整體式動力轉向器的分解圖 下圖就是一種轉閥式齒輪齒條整體式動力轉向器的分解圖。

圖轉閥式齒輪齒條整體式動力轉向器的分解圖
1-殼體組件；2、17、21、32-油封；3-隔套；4-滾珠軸承；5-壓力密封墊；6-彈簧；7-壓力密封墊擋板；8-調整螺塞；9、40-螺母；10、50-墊圈；11-轉向橫拉桿；12-固定夾；13-左側橡膠防塵套；14-卡箍；15-右側橡膠防塵套；16-保護墊圈；18-齒條組件；19、22、26、34-O形環；20、27、29-密封圈；23-支座組件；24、30、31、35-卡環；25-齒輪組件；28-套管；33、41-堵塞；36-防塵套；37、38-適配器；39-滾珠軸承；42-左側管道組件；43-右側管道組件；44-轉向橫拉桿球頭組件；45-鎖止螺母；46-轉向節螺母；47-中間軸組件；48-夾緊螺母；49-螺栓；51-左側右側護罩固定夾；52-螺釘；53-轉向器保護罩；54-控制閥組件

（汽車維修技術網 原創 http://www.011315.cn/)

言歸正傳下面看轉向器的分解步驟

1）轉向器分解

（1）清洗轉向器外部，并用臺鉗將轉向器夾緊，然后拆下轉向器上的油管組件，如圖。

圖 拆卸油管組件

（2）拆卸橡膠防塵套，如圖。

拆卸防塵套

（3）拆卸轉向橫拉桿，如圖。

拆卸橫拉桿

（4）擰下轉向器底部堵塞，并轉動齒輪將螺母拆下，如圖。

拆卸底部堵塞

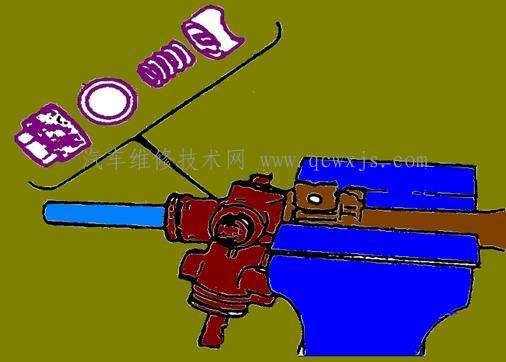

（5）松開轉向器側面鎖緊螺母，然后將調整螺塞、壓力密封墊擋板、彈簧及壓力密封墊依次拆下，

拆卸調整螺塞、壓力密封墊擋板、彈簧及壓力密封墊

（6）拆下齒輪軸輸入端的卡環，用沖頭和錘子拆卸控制閥組件，如圖。并把控制閥組件的密封圈拆下。

拆卸控制閥組件

（7）拆卸支座組件和齒條組件，如圖。將齒條上的密封環和O形密封圈拆下。

拆卸支座組件和齒條組件

（8）將齒條油封和保護墊圈拆下，如圖。

圖拆卸齒條油封和保護墊圈

汽車維修技術網 http://www.011315.cn/ 整理

以上是動力轉向器分解的簡單的步驟，更多細節請在實際操作中學習。
