動力轉向器檢查、組裝與調整
09-14
動力轉向器的檢查
轉向器分解后應對控制閥組件、支座組件、滾珠軸承、管道組件、轉向橫拉桿、轉向器殼體、壓力密封墊和彈簧、齒條組件、防塵套進行檢查,如有明顯損傷,應更換。
轉向器的組裝及調整

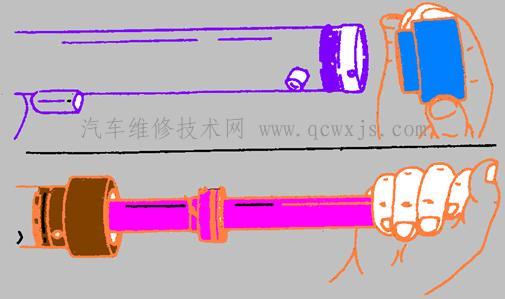

(1)在單列向心球軸承上涂一層潤滑油,然后用手將園珠滾子軸承壓入轉向器殼體,如圖所示。
圖壓裝單列向心球軸承

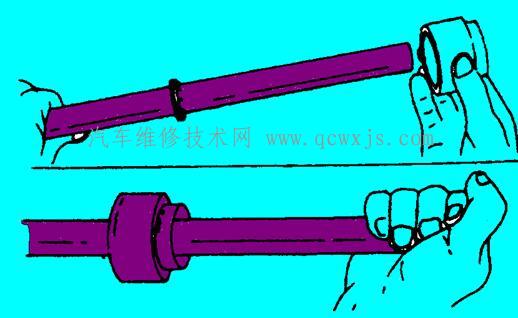

(2)把新的O形環、密封圈裝到齒條活塞上,再將油封和保護墊圈從齒條另一端裝入,如圖所示。
(3)將齒條組件裝入轉向器殼體,如圖所示。
圖安裝齒條組件
(4)安裝支座組件,如圖所示。
圖安裝支座組件
(5)裝入油封,如圖所示。
圖 安裝油封

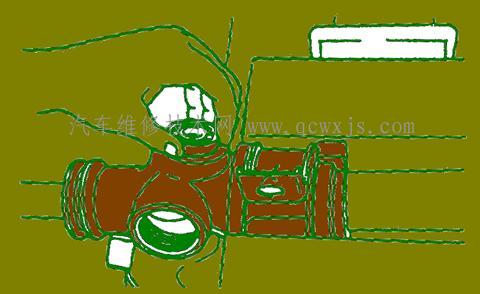

(6)在控制閥組件上裝下新的密封圈,再將控制閥組件裝入轉向器殼體,并裝好堵塞組件,如圖所示。
圖安裝控制閥組件
(7)安裝轉向器底部軸承,如圖所示。
圖 安裝底部軸承
(8)安裝轉向器側面的壓力密封墊、彈簧、壓力密封墊擋板和調整螺塞。

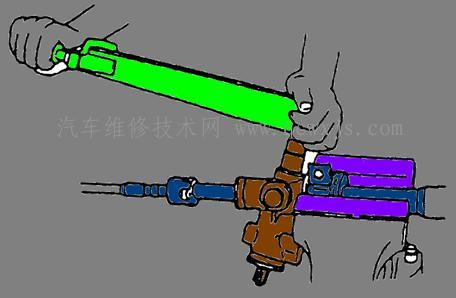

(9)安裝轉向橫拉桿,如圖所示。
圖安裝轉向橫拉桿
(10)安裝轉向器底部螺母和堵塞,兩者均按規定力矩擰緊,如圖所示。
圖安裝底部螺母和堵塞
(11)調整轉向器側面的調整塞,使轉向齒輪轉動力矩符合標準,一般為0.7~1.2 N·m,如圖所示。
圖 檢查齒輪轉動力矩
(12)安裝橡膠防塵套(注意換用新的防塵套固定夾和卡箍),如圖所示。
圖 安裝防塵套
(13)安裝油管組件,油管接頭要按規定扭矩擰緊,如圖所示。汽車維修技術網 ; http://www.011315.cn/
圖 安裝油管組件
提示:
為了加深對動力轉向系結構、工作原理和故障診斷的理解,特安排這次動力轉向器的拆裝。現實中對動力轉向器的維修,基本上是整體更換。
