活塞外觀檢查
活塞的外觀檢查。首先是清潔準備復用的活塞,然后仔細檢查有無裂紋,活塞環槽以及活塞銷孔情況是否常。

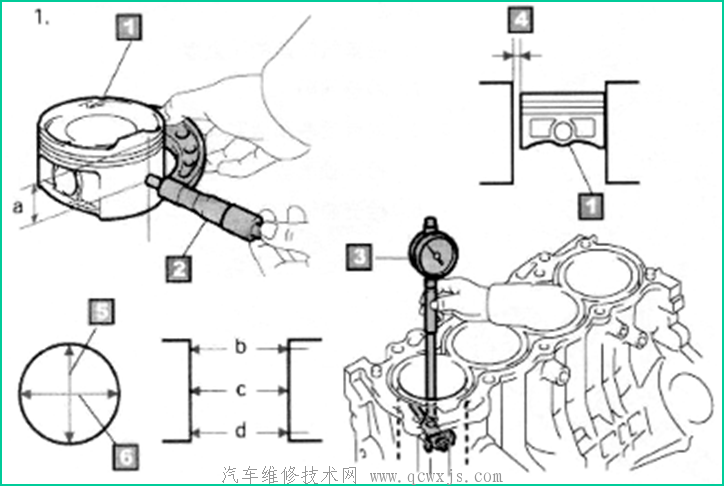

活塞的測量
對活塞的直徑進行測量。推薦沿裙部的特定點進行測量。可使用外徑千分尺測量活塞直徑。要查閱活塞裙部直徑規范。具體測量位置與活塞材料、結構和溫度有關。通常活塞測量位置為活塞推力面上與活塞銷孔垂直的方向,一般在裙部最大尺寸處。

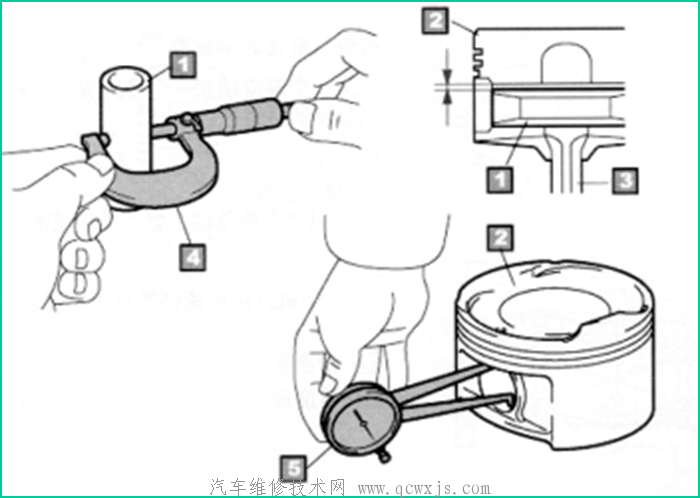

活塞銷的測量
活塞銷的檢查項目有:活塞外徑的測量和活塞銷孔的測量。
(1)活塞銷的外徑測量。
(2)測量每個活塞的銷孔直徑。
(3)計算活塞銷與活塞銷孔的間隙,必要時更換活塞或活塞銷。
活塞環開口間隙測量
用未裝環的活塞將放在缸里的環頂正。用塞尺測量活塞環的開口間隙。將所測結果與維修手冊中的標準值比較。間隙過大會造成竄氣過量或燒機油過多。間隙過小會造成發動機升溫后活塞環在缸內卡滯或折斷。
(汽車維修技術網 原創 http://www.011315.cn/)
活塞環側隙測量
將一個新活塞環使用活塞將其推入氣缸中,保持活塞環水平,然后用塞尺在規定的位置,即活塞環磨損最少的位置進行測量。正確的側隙值見維修手冊的技術規范。如側隙過大,表明活塞環槽磨損或者環的厚度不對,需更換。
