連桿大頭側隙的測量
按發動機的裝配規范,正確安裝曲軸飛輪組和活塞連桿組。測量連桿大頭和曲軸曲柄之間的側隙。必要時更換連桿。
1 百分表
2 連桿
3 曲軸
連桿瓦間隙測量
測量方法:
(1)把塑料測隙條依軸線方向放在曲軸連桿軸頸上。
(2)安裝連桿蓋,擰緊螺栓至規定力矩。
(3)拆下連桿蓋。
(4)測量測隙條厚度得到曲柄銷的配合間隙值,如間隙超過最大值,更換連桿軸瓦或研磨連桿軸頸,并使用減少尺寸的軸瓦以確保間隙值合乎要求。
連桿小頭間隙的測量
在上圖所示的X 和Y 方向上測量每個連桿小頭內徑。
;根據測得的連桿小頭的直徑,計算連桿小頭與活塞銷的配合間隙。并進行活塞連桿配合的檢查。按下圖所示檢查擺動扭矩,如果大頭不能靠自身的重量落下來,更換活塞或活塞銷。

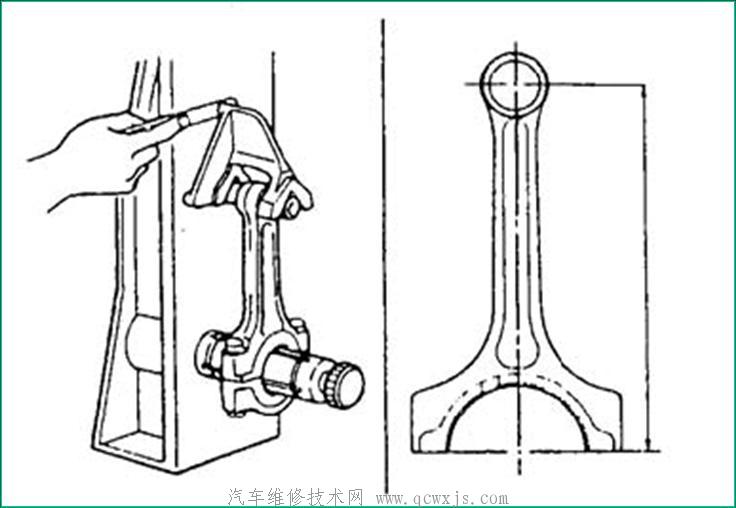

連桿彎曲和扭曲的檢查
