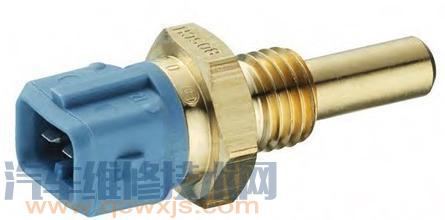

我們先看一個案例：一輛別克君威2.0發動機，發動機報故障碼：P0118發動機冷卻液溫度傳感器電路高 。維修技師清除故障代碼，行駛一段時間后又報該故障碼。決定更換水溫傳感器，更換后故障依舊存在，頓時不知道怎么修了？師傅就想是換發動機模塊，還是線路問題？我們今天就跟大家一起來分析下。

我們都知道，水溫傳感器故障碼還有:P0117：發動機冷卻液溫度傳感器電路低P0116: 發動機冷卻液溫度 (ECT) 傳感器性能

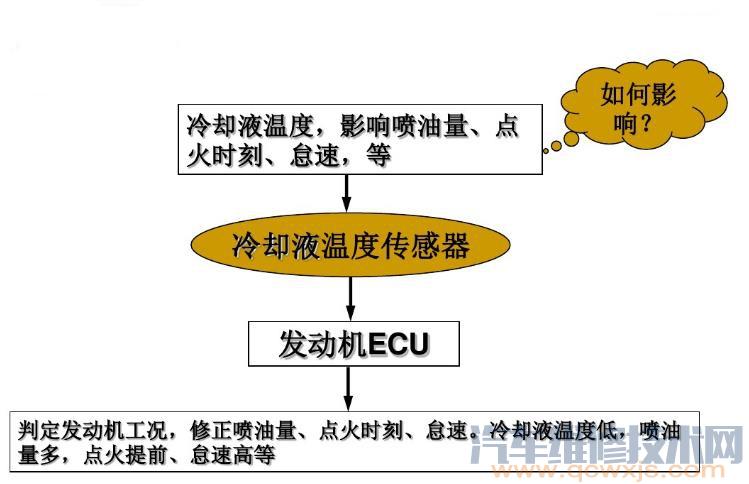

我們來看看它的基本電路圖。ECM上面有兩根線，一根搭鐵，一根是信號線。沒有故障的時候，電壓顯示是2V。

接下來我們通過不同的幾個電路圖，來分析下：當這個線路中出現問題的時候，發動機會報什么碼，數據是什么樣的。

情況一： 接地短路

當信號線搭鐵了，識別的電壓數是0v，ECT報的信號過低，就是接地短路。所以說如果說信號電路過低，我們應該檢查這個信號線路是否搭鐵。

通過什么方法判斷呢？我們可以斷開水溫傳感器的插頭，直接用萬用表測量這個信號電路和搭鐵線路之間的電阻，如果這個電阻比較小，說明這個線路搭鐵了，需要修理這個線路。

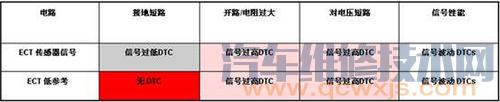

如果在發動機模塊外面搭鐵了，電壓數據變成了2.5V，會顯示無DTC，就是沒有故障代碼。所以，低參考線路如果對搭鐵短路，是不會報故障碼的。

但是2.5V的電壓數據是不正常的。可以通過斷開水溫傳感器的插頭，測量線路與搭鐵之間的電阻，如果電阻低于10歐姆以下就說明搭鐵短路了。

情況二：開路

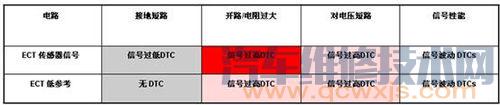

下面這張圖信號線路開路了，發動機工作模塊顯示電壓是5v。這個表里報的碼是信號過高。電阻過大，一般就是開路。

這時我們斷開水溫傳感器插頭，斷開發動機工作模塊插頭，測量這兩個斷開線之間的電阻，電阻一般低于10歐姆，或者零點幾歐姆或者兩點幾歐姆左右。他如果是無窮大或者電阻過高，那么就是開路或者電阻過大，所以報的故障發就是信號過高。

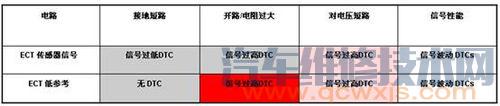

下面這個線路圖是發動機模塊提供的低參考線路開路了，這時候發動機模塊提供的監測數據也是5V，也會報信號過高故障碼。
這時候也是應該按照上面提供的方法，測量電阻，電阻無窮大就是開路，電阻過高就是線路有問題。
剛剛說的君威的故障碼案例，報的是傳感器電路高，有可能是下面所說的有線路開路了，或者電阻過大，我們就應該把兩個插頭斷開，直接測量線的電阻情況，就能得出問題所在。
如果說線路正常怎么辦呢？如果是正常的可能就是發動機工作模塊本身出現故障。

情況三：電源短路

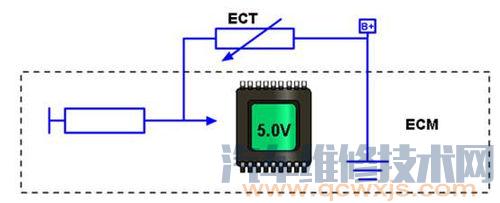

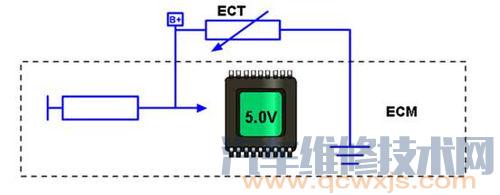

下面這個圖中的“b+”是指電源短路了。電壓顯示也是5v，他也會報信號過高的故障代碼。
這個時候我們?cè)趺慈y(cè)量它呢？同樣，我們還是把水溫傳感器的插頭斷開，用萬用表測量信號線路和搭鐵之間電壓，電壓應該是5v，如果是12v就說明電壓短路了，這個時候我們就該檢查下線路，是不是哪里跟其他的線路黏在一起了。它報的故障碼也是信號過高。

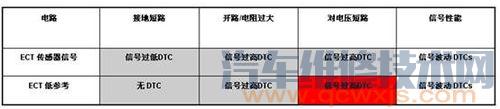

既然信號線路可能對電壓短路，那么它的模塊提供的低參考線路也會對電壓短路。這時候也會報信號故障代碼。

也就是說，如果信號線路和低參考線路對電壓短路，開路或者電阻過大，都會報信號過高的故障代碼；只有對接地短路，信號線路才會報信號過低故障代碼。 所以如果報P0117的話，我們就知道是信號線路對接地短路了，如果報p01178我們就知道是信號線路和低參考線路開路，這時候我們可以對線路進行測試。

情況四：性能故障

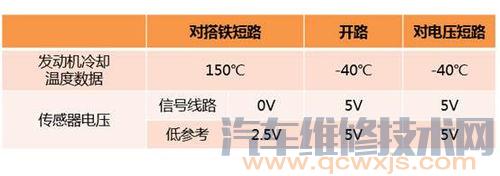

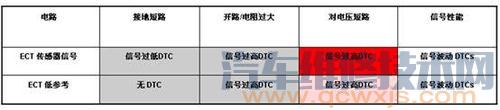

我們看下這些典型的數據，我們可以通過發動機里面的一些數據來看下他會有那些變化。

通過上面這個表，我們能看到信號性能故障代碼，發動機控制模塊一方面監控傳感器的信號數值，另一方面會根據發動機的運行時間和其他傳感器的數據來估算發動機冷卻液的溫度。如果估算的值超出傳感器的理論范圍，就會設置傳感器的信號故障診斷碼。
例如：現在發動機工作運行了20分鐘，它的齒輪應該有60℃，但是發動機模塊監測到只有40℃或者30℃，它就會設置性能故障代碼和信號故障代碼。
設置信號故障代碼，一般故障點是傳感器和信號源故障。
如果不知道怎么下手，車子一來就清理故障代碼，再不行就換東西，這種做法是極其不正確的。希望大家通過培訓，能根據故障代碼做出準確的判斷。下次我會為大家分享三線傳感器故障碼的分析。
