簡單的說能夠向ECU提供電源的電路稱為ECU的電源電路。

ECU的電源電路主要由繼電器、點火開關等組成。目前汽車常見的ECU電源電路有2種。

（1）未裝步進電動機的ECU電源電路。
未裝步進電動機（怠速控制用）的電源電路如圖1-6（a）所示。圖中EFI主繼電器由點火開關控制。
其工作是：當點火開關接通（ON）時，電流流經主繼電器EFI線圈，使EFI觸點閉合，接通蓄電池與ECU之間的電路，使ECU的+B和+B1端獲得蓄電池電壓。ECU的主要用電必須經過該電路獲得。當點火開關斷開（OFF）時，ECU的+B和+B1端則失去供電。

從圖中可以看出，蓄電池與ECU的Batt端通過EFI熔斷器（或STOP熔斷器）始終相連，該電路稱為ECU的備用電源電路。
當點火開關斷開（OFF）時，蓄電池也保持與ECU的Batt端通電，即不受點火開關的控制，以保證存儲故障碼，學習空燃比修正值的存儲器能繼續供電。

（2）裝有步進電動機的ECU電源電路。
裝有步進電動機的電源電路如圖1-6（b）所示。圖中EFI主繼電器由ECU控制，以便點火開關斷開時，ECU能繼續接通主繼電器2s，使步進電動機回到初始位置，這樣就可以保證裝設有步進電動機的發動機在啟動時步進電動機有一固定的初始位置。
當點火開關接通（ON）時，蓄電池與ECU的IGSW端相通，ECU通過內部的主繼電器控制電路，控制ECU的M-REL端，將EFI主繼電器線圈電路接通，使主繼電器觸點閉合，接通蓄電池與ECU的+B和B1端。
當點火開關斷開（OFF）時，ECU通過M-REL端使EFI主繼電器繼續接通2s，保證步進電動機繼續通電2s，以便回到初始位置。

圖中同樣有后備電源電路，使蓄電池與ECU的Batt端相連，其作用同前所述。

（汽車維修技術網 原創 http://www.011315.cn/)

ECU外部電源電路：

為微處理器和傳感器提供工作電壓
（1）常火線：若斷開，ECU存儲的故障碼、怠速學習參數、燃油修正參數等信息丟失；
（2）點火開關控制火線：若接通，ECU產生控制功能；
（3）點火開關控制主繼電器的ECU外部電源電路；
（4）ECU控制主繼電器的外部電源電路。

ECU內部電源電路

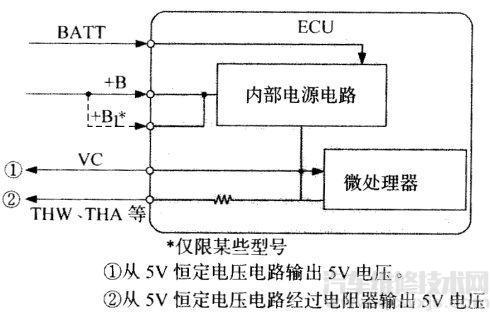

ECU內部電源電路將外部電源電壓12V～14V轉變?yōu)楹愣ǖ?V電壓，為微處理器和傳感器提供工作電壓。

ECU 搭鐵電路

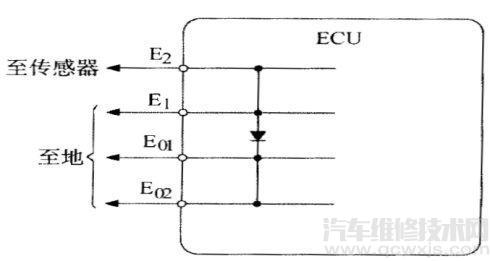

E1端子直接搭鐵，是ECU搭鐵電路；E2端子連接傳感器，經ECU內部與E1端子連接，是傳感器搭鐵電路；E01、E02端子直接搭鐵，經ECU內部與執行器連接，是執行器搭鐵電路。

輸出信號電路

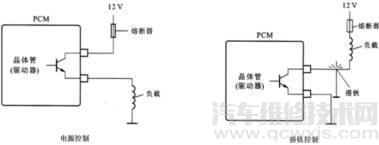

ECU輸出信號電路是指連接執行器控制執行器工作的電路，控制方式有兩種：一種是PCM控制接通或斷開執行器的電源端，稱電源控制；另一種是PCM控制接通或斷開執行器的搭鐵端，搭鐵控制。

PCM故障率很低，PCM的故障一般是由于使用不當造成的。現代發動機的PCM一般不可維修，只能更換。懷疑ECU有故障，應先檢查外部電路，主要是電源電路和搭鐵電路；如果ECU電源電壓小于10V，ECU無法工作。
