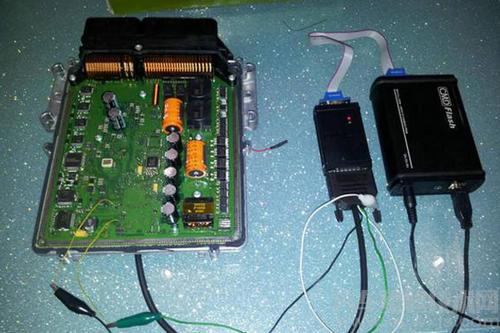

汽車ECU不能直接識別與處理從傳感器送出的模擬信號，必須經過相應的A/D轉換電路，將模擬信號轉換成數字信號后才能輸入ECU中。下面給大家介紹一下A/D轉換器作用原理。

A/D轉換器作用（1）模擬信號的輸入。
輸入的模擬信號有吸入空氣流量、空氣溫度、發動機冷卻水溫度、發動機負荷（轉速）、電源電壓等。在閉環調節控制系統中，還有來自氧傳感器（Ox）的余氧電壓信號輸入。

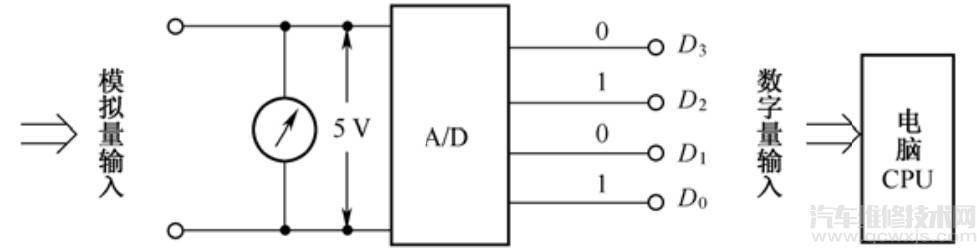

這幾個信號分別經過相應的處理電路后，再經過A/D轉換器轉換之后，才以數字量的形式送入到CPU，其過程如圖1-5所示。
因為上述信號反映的是流量、壓力、溫度等物理量，在經過傳感器與處理電路之后，已經都轉換為相應的電壓信號。
它們通常都是變化緩慢的連續信號，這些信號必須事先轉換為數字量后，才能輸入ECU進行處理。例如空氣流量計的輸出為0~5V的電壓信號，若與A/D轉換器已設定的量程相同時，就無需進行電壓轉換而直接進入A/D轉換器；電源的電壓信號在發動機各種運行工況下變化的幅度較大，有時會超過A/D轉換器的設定量程，因此在進入A/D轉換器之前要先進行電壓轉化。

A/D轉換器中將模擬量隨時間線性變化的鋸齒電壓波轉變?yōu)槊}沖方波，其脈沖計數就是該物理量的數值。其轉換的部件，大多數是采用ADC-0809芯片，它具有8通道的多路開關及與微機兼容的控制邏輯功能。

（汽車維修技術網 原創 http://www.011315.cn/)

A/D轉換器作用（2）數字信號的輸入。
控制系統采集的數字信號主要是來自轉速傳感器的轉速信號與活塞上止點的參考信息，它們都是脈沖信號。這2個信號經過處理電路之后，通過I/O接口就可直接送入ECU。

由于控制系統所用的磁電式轉速傳感器或發動機曲軸轉角位置傳感器輸出信號的幅值均是隨轉速變化的，當發動機轉速升高（或降低）時，輸出電壓的幅值就增大（或減小）。這樣在發動機低速時，電壓信號就顯得很微弱，必須將信號放大和將波形變成整齊的矩形波，為此在系統中要設有信號整形電路，將這些脈沖信號整形成有規則的脈沖，才能送入ECU。
