電動天窗維修之識讀電動天窗電路圖
07-27
電動天窗的組成
電動天窗主要由天窗控制開關、限位開關、天窗電動機、天窗控制模塊等組成。
識讀電動天窗電路圖方法

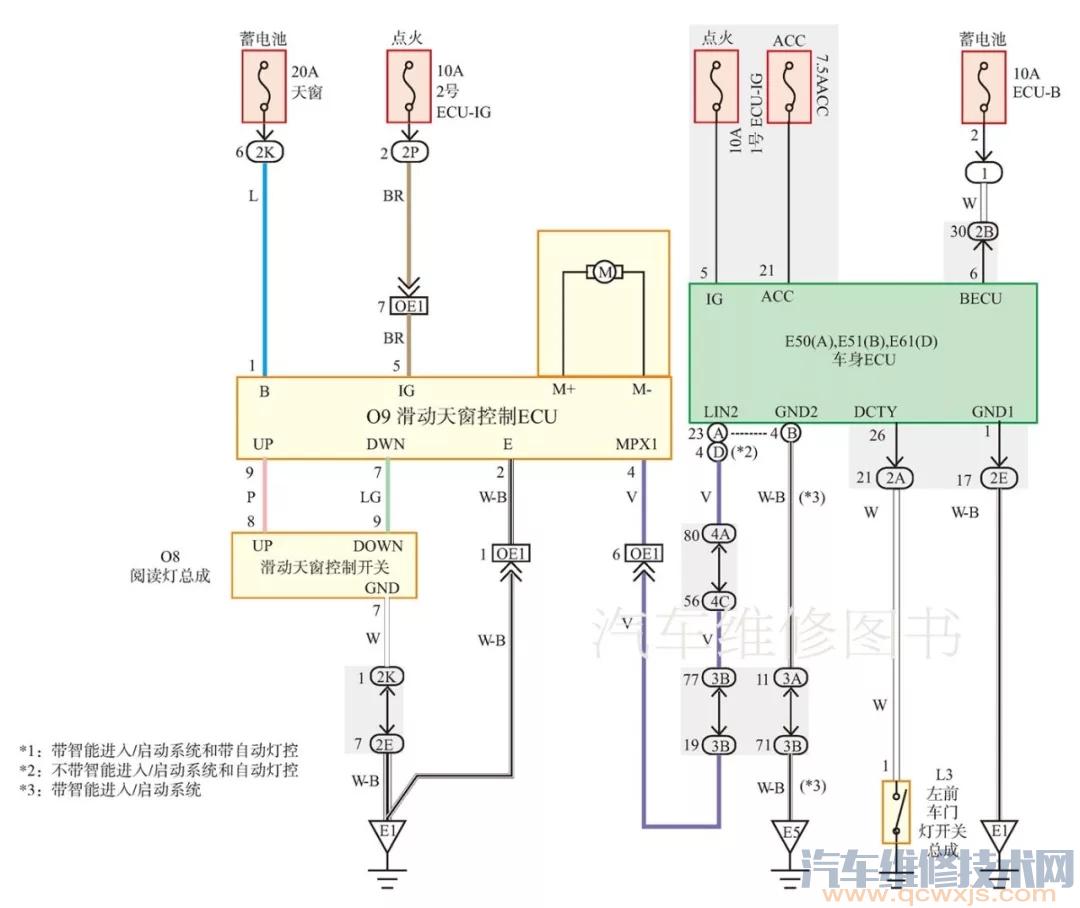

卡羅拉滑動天窗電路圖 ▼
滑動天窗控制開關輸入信號到滑動天窗控制ECU，滑動天窗控制ECU控制天窗電動機的前后旋轉，使滑動天窗玻璃傾斜或滑動。
蓄電池電壓→20A天窗熔絲→滑動天窗控制ECU的1 端。
當點火開關打開時，經過點火開關的蓄電池電壓→10A 2 號ECU-IG熔絲→滑動天窗控制ECU的5端。
滑動天窗控制ECU的9 端、7 端外接滑動天窗控制開關，滑動天窗控制開關的功能如下：
①手動打開或關閉 當按下SLIDE OPEN開關（或TILT UP開關）小于0.3s 時，該功能使滑動天窗打開（或關閉）。松開開關后，滑動天窗立刻停止滑動。
②自動滑動打開或關閉 按下SLIDE OPEN開關（或TILT UP開關）超過0.3s 時，該功能使滑動天窗完全打開（或關閉）。
③上傾和下傾 當按下TILT UP 開關（或SLIDE OPEN開關）時，該功能使滑動天窗上傾（或下傾）。
![]()
電動天窗主要由天窗控制開關、限位開關、天窗電動機、天窗控制模塊等組成。
識讀電動天窗電路圖方法
卡羅拉滑動天窗電路圖 ▼
滑動天窗控制開關輸入信號到滑動天窗控制ECU，滑動天窗控制ECU控制天窗電動機的前后旋轉，使滑動天窗玻璃傾斜或滑動。
蓄電池電壓→20A天窗熔絲→滑動天窗控制ECU的1 端。
當點火開關打開時，經過點火開關的蓄電池電壓→10A 2 號ECU-IG熔絲→滑動天窗控制ECU的5端。
滑動天窗控制ECU的9 端、7 端外接滑動天窗控制開關，滑動天窗控制開關的功能如下：
①手動打開或關閉 當按下SLIDE OPEN開關（或TILT UP開關）小于0.3s 時，該功能使滑動天窗打開（或關閉）。松開開關后，滑動天窗立刻停止滑動。
②自動滑動打開或關閉 按下SLIDE OPEN開關（或TILT UP開關）超過0.3s 時，該功能使滑動天窗完全打開（或關閉）。
③上傾和下傾 當按下TILT UP 開關（或SLIDE OPEN開關）時，該功能使滑動天窗上傾（或下傾）。
