汽車電腦板各芯片實物認識識別 汽車電腦板各芯片損壞時的癥狀
在往期內容中,關于汽車電腦板維修的基礎理論知識基本上已經收尾了。面對它們你可能會一頭霧水,也可能還停留在一知半解的狀態。不管目前自己狀態如何,總之不要過分擔心,大不了不接觸電腦板就是了,眼不見為凈(開玩笑啦,千萬別當真)。
為了讓大家伙更好的消化吸收之前的基礎知識,且在果果同學的強烈要求下。這次我們直接上干貨---大家伙一看就明白的那種。
注:以下內容均以馬瑞利單點噴射發動機電腦板為例
CPU(型號為68HCI1FIVFN4)的作用:存儲主要程序。
CA3262AQ芯片的作用:控制燃油泵繼電器、空調繼電器。
BU914ZP管的作用:控制1/4、2/3缸點火線圈。
L9101芯片的作用:控制轉速傳感器。
L9111芯片的作用:控制氧傳感器。
L9122芯片的作用:控制怠速電機。
L9150芯片的作用:控制噴油器。
L9170芯片的作用:將12V電壓變?yōu)?V電壓,控制電腦內部電源。
74HC14D芯片的作用:交換和處理數據。
74HC244芯片的作用:控制L9122芯片、空調繼電福、炭罐電磁閥、燃油泵繼電器。
74HC273芯片的作用:控制空調、故障燈和怠速等。
若CPU 數據異常,則會出現:不點火,不噴油。
若 CA3262AQ芯片損壞,則會出現:燃油泵繼電器、空調繼電器不工作。
若 BU914ZP管損壞,則會出現:1/4、2/3缸點火線圈不點火。
若L9101芯片損壞,則會出現:不點火,不噴油,或者點火和噴油錯亂。
若L9111芯片損壞,則會出現:怠速不穩,排氣管冒黑煙,有噴油器故障碼。
若L9122芯片損壞,則會出現:怠速轉速居高不下,冷車時沒有快怠速,怠速轉速不穩定,忽高忽低。
若L9150芯片損壞,則會出現:常噴油,不噴油,怠速不穩,排氣管冒黑煙,有噴油器故障碼。
若L9170芯片損壞,則會出現:電腦無法工作,診斷儀無法通信。
若74HC14D 片損壞,則會出現:無法啟動。
若74HC244芯片損壞,則會出現:空調繼電器、炭罐電磁閥、燃油泵繼電器不工作。
若74HC273芯片損壞,則會出現:空調不工作,怠速轉速忽高忽低。
1.芯片L9150和芯片L9170實物圖及管腳電壓值
2.芯片L9122實物圖及管腳電壓值

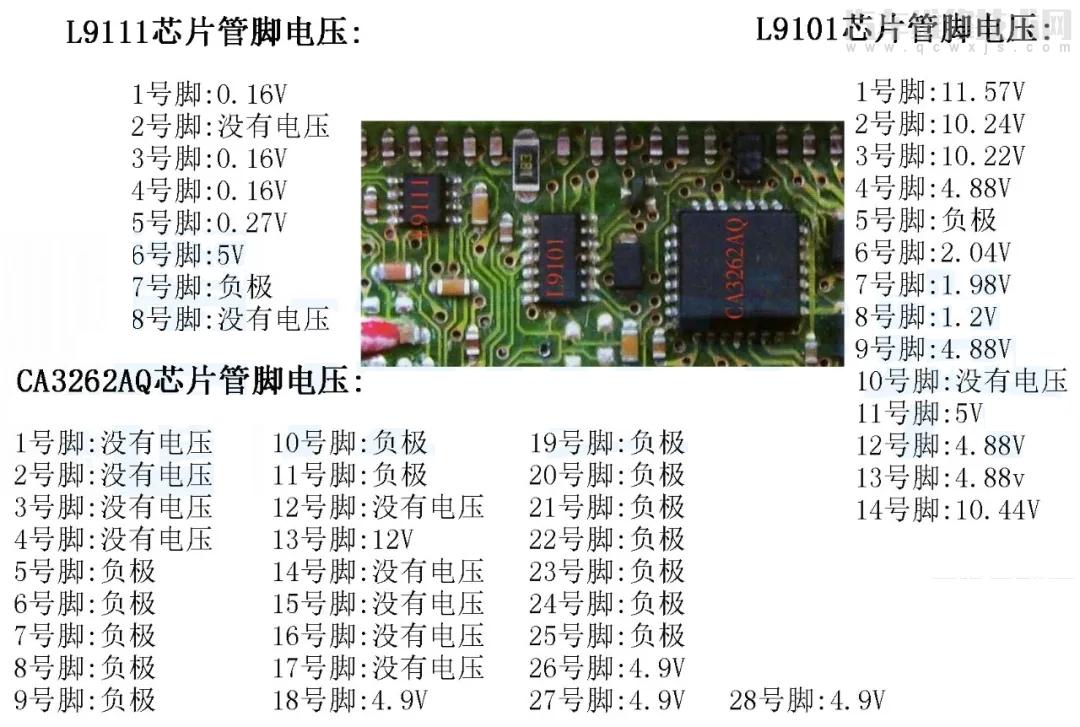

3.芯片L9101、芯片L9111和芯片CA3262AQ實物圖及管腳電壓值

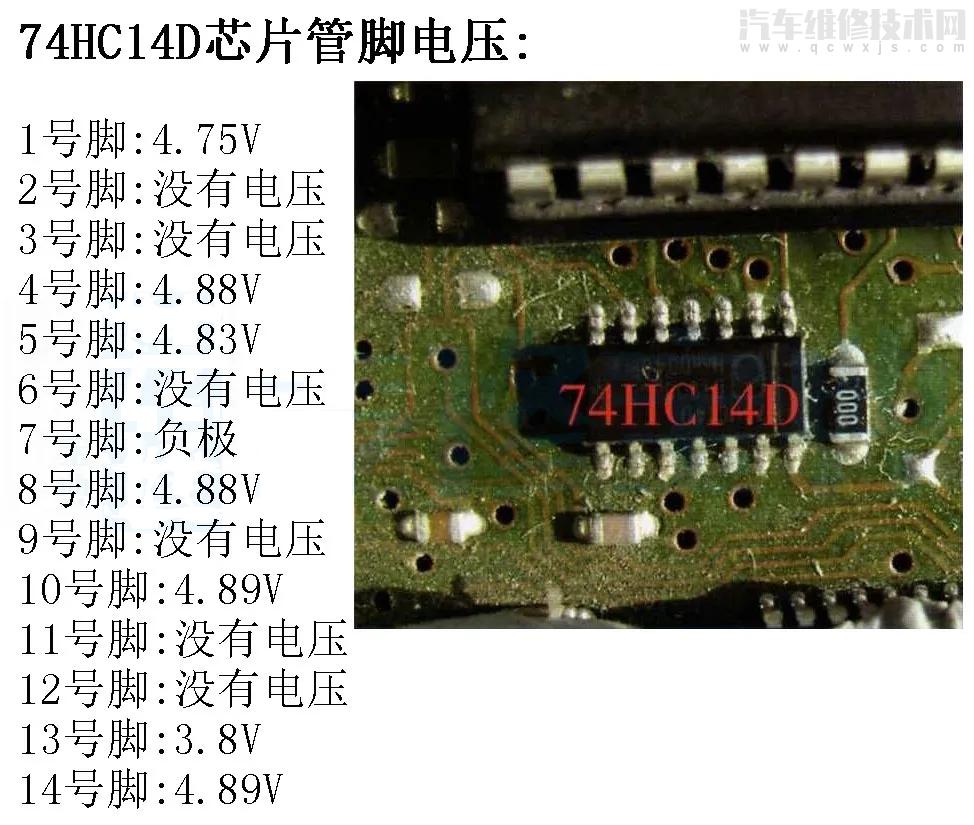

4.芯片74HC14D實物圖及管腳電壓值

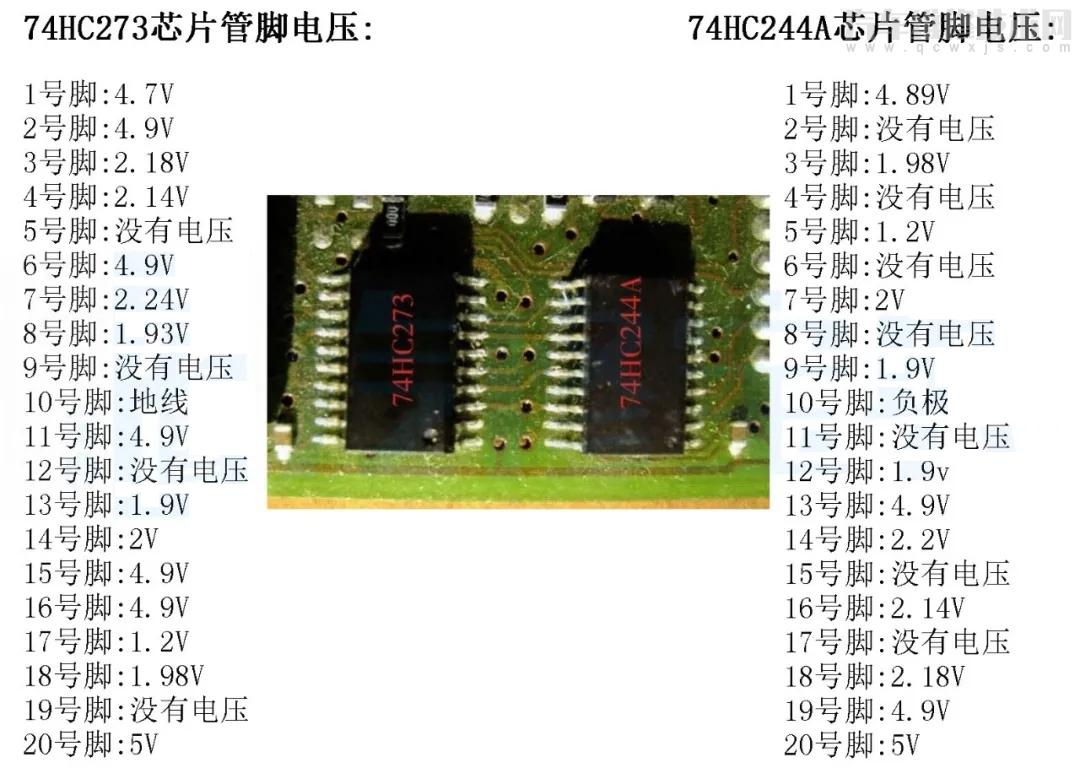

5.芯片74HC273和芯片74HC244A實物圖及管腳電壓值
