故障所屬系統范圍：暫無

適用車型：雅閣

中文含義解釋：
DTC P0351： 1號氣缸點火線圈電路故障
DTC P0352： 2號氣缸點火線圈電路故障
DTC P0353： 3號氣缸點火線圈電路故障
DTC P0354： 4號氣缸點火線圈電路故障

英文含義：暫無

P0353故障碼相關知識：

暫無

故障原因和影響：

建議及解決方法：
01 打開點火開關至ON(II)。
02 使用HDS清除DTC。
03 起動發動機。
04 使用HDS檢查所有DTC或臨時DTC。是否顯示DTC P0351、P0352、P0353和/或P0354？
是，進行第05步。
否，間歇性故障，此時系統正常。檢查點火線圈與ECM/PCM端子之間是否連接不良或松動。
05 將點火開關旋至鎖定(0)。
06 將故障氣缸的點火線圈與另一個氣缸的點火線圈調換。
07 起動發動機。
08 使用HDS檢查所有DTC或臨時DTC。DTC是否顯示在已更換氣缸的位置？
是，更換有故障的點火線圈，然后進行第25步。
否，進行第9步。
09 將點火開關旋至鎖定(0)。
10 檢查發動機蓋下保險/繼電器盒內13號點火線圈保險絲(15A)。保險是否正常？
是，進行第11步。
否，進行第12步。
11 測試發動機蓋下保險/繼電器盒內的點火線圈繼電器(A)。

點火線圈繼電器是否正常？
是，進行第15步。
否，更換有故障的點火線圈繼電器，然后進行第25步。
12 拆下發動機蓋下保險/繼電器盒內的點火線圈繼電器(A)。

13 斷開所有點火線圈3芯插頭。
14 檢查1號點火線圈3芯插頭3號端子與車身地線之間的導通性。

是否導通？
是，排除點火線圈與點火線圈繼電器之間導線的短路故障。同時更換13號點火線圈保險絲(15A)，然后進行第25步。
否，更換發動機蓋下保險/繼電器盒，然后進行第25步。
15 重新連接點火線圈繼電器.
16 斷開故障氣缸的點火線圈3芯插頭。
17 打開點火開關至ON(II)。
18 測量故障氣缸的點火線圈3芯插頭3號端子與車身地線之間的電壓(見下表)。

是否為蓄電池電壓？
是，進行第19步。
否，排除點火線圈與點火線圈繼電器之間的導線斷路故障，然后進行第25步。
19 將點火開關旋至鎖定(0)。

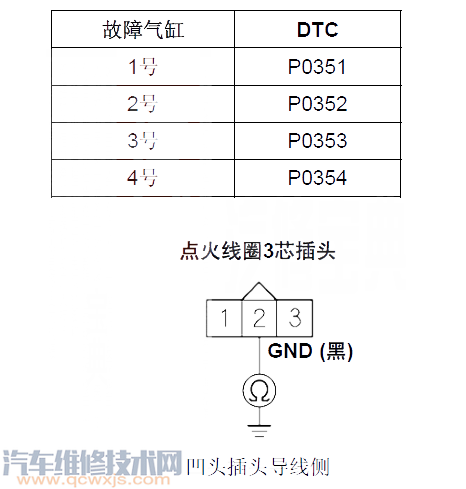

20 檢查故障氣缸的點火線圈3芯插頭2號端子與車身地線之間的導通性(見下表)。

是否導通？
是，進行第21步。
否，排除點火線圈與G101之間的導線斷路故障；A/T

M/T。然后進行第25步。
21 使用HDS短接SCS線。
22 斷開ECM/PCM插頭C(44芯)。
23 檢查故障氣缸的相應ECM/PCM插頭端子與車身地線之間的導通性(見下表)。

是否導通？
是，排除ECM/PCM與點火線圈之間導線的短路故障，然后進行第25步。
否，進行第24步。

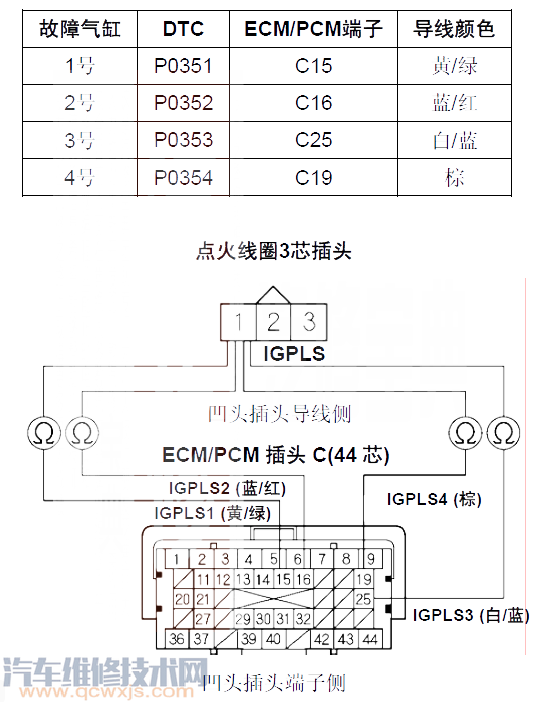

24 檢查故障氣缸的相應點火線圈3芯插頭1號端子與相應ECM/PCM插頭端子之間的導通性(見下表)。

是否導通？
是，進行第31步。
否，排除ECM/PCM與點火線圈之間的導線斷路故障，然后進行第25步。
25 將點火開關旋至鎖定(0)。
26 重新連接所有插頭。
27 打開點火開關至ON(II)。
28 使用HDS重新設置ECM/PCM。
29 進行ECM/PCM怠速學習程序。
30 使用HDS 檢查所有DTC 或臨時DTC。是否顯示DTC P0351、P0352、P0353和/或P0354？
是，檢查點火線圈與ECM/PCM 端子之間是否連接不良或松動，然后進行第1 步。如果顯示其他DTC 或臨時DTC，則排除顯示的DTC 故障。
否，故障處理完成。如果顯示其他DTC 或臨時DTC，則排除顯示的DTC 故障。
31 重新連接所有插頭。
32 如果ECM/PCM 不是最新版軟件，則升級ECM/PCM，或使用運行良好的ECM/PCM 進行替換。
33 使用HDS 檢查所有DTC 或臨時DTC。是否顯示DTC P0351、P0352、P0353和/或P0354？
是，檢查點火線圈與ECM/PCM 端子之間是否連接不良或松動。如果已升級ECM/PCM 軟件， 則使用運行良好的ECM/PCM 進行替換，然后重新檢查。如果已替換ECM/PCM 軟件，則進行第01步。
否，如果已升級ECM/PCM 軟件，則故障處理完成。如果已替換ECM/PCM 軟件，則更換原來的ECM/PCM。如果顯示其他DTC 或臨時DTC，則排除顯示的DTC 故障。
