鋒范汽車故障碼P2101維修方法 鋒范P2101故障碼怎么維修
故障所屬系統范圍:暫無
適用車型:鋒范
中文含義解釋:
P2101:ETCS故障
英文含義:暫無
P2101故障碼相關知識:
暫無
故障含義解析:
故障原因及解決方法:
01 將點火開關轉至ON(II)位置。
02 使用HDS清除DTC。
03 使用HDS執行INSPECTIONMENU(檢查菜單)中ETCSTEST(ETCS測試)。
04 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2101?
是,進行07步。
否,進行05步。
05 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
05-01 發動機轉速
05-02 VSS
05-03 APP傳感器A
06 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2101?
是,進行07步。
否,間歇性故障,此時系統正常。檢查節氣門體和ECM/PCM是否連接不良或端子松動,然后清理節氣門體。
07 將點火開關轉至LOCK(0)位置。
08 拆下空氣濾清器。
09 將點火開關轉至ON(II)位置。
10 使用HDS清除DTC。
11 使用HDS執行INSPECTIONMENU(檢查菜單)中ETCSTEST(ETCS測試)。
12 目視檢查節氣門的工作情況。節氣門是否平穩工作?
是,清理節氣門體,然后進行22步并重新檢查。如果顯示DTCP2101,進行19步。
否,進行13步。
13 將點火開關轉至LOCK(0)位置。
14 斷開節氣門體6針插接器。
15 使用HDS跨接SCS線路。
16 斷開ECM/PCM插接器C(49針)。
17 用跨接線連接節氣門體6針插接器5號和6號端子。

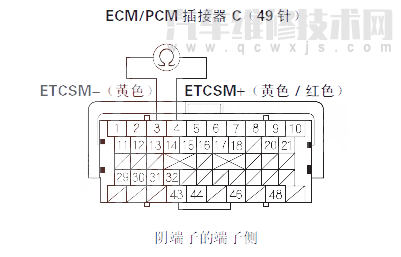

18 檢查ECM/PCM插接器端子C3和C4之間是否導通。
是否導通?
是,進行27步。
否,修理ECM/PCM(C3、C4)和節氣門體之間線束的斷路,然后進行21步。
19 將點火開關轉至LOCK(0)位置。
20 更換節氣門體。
21 重新連接所有插接器。
22 將點火開關轉至ON(II)位置。
23 使用HDS重新設定ECM/PCM。
24 執行ECM/PCM怠速學習程序。
25 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
25-01 發動機轉速
25-02 VSS
25-03 APP傳感器A
26 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2101?
是,檢查節氣門體和ECM/PCM是否連接不良或端子松動,然后清理節氣門體,并進行01步。
否,故障排除完成。如果顯示其他臨時DTC或DTC,轉至顯示DTC的故障排除。
27 重新連接所有插接器。
28 如果ECM/PCM軟件版本不是最新,則將其更新,或者換上已知良好的ECM/PCM。
29 在記錄的定格數據參數范圍內,對車輛進行行駛測試數分鐘:
29-01 發動機轉速
29-02 VSS
29-03 APP傳感器A
30 使用HDS檢查是否有臨時DTC或DTC。是否顯示DTCP2101?
是,檢查節氣門體和ECM/PCM是否連接不良或端子松動。如果ECM/PCM已經更新,用已知良好的ECM/PCM進行替換,然后進行28步。如果ECM/PCM已經替換,進行01步。
否,如果ECM/PCM已更新,故障排除完成。如果ECM/PCM已經替換,則更換原來的ECM/PCM。如果顯示其他臨時DTC或DTC,轉至顯示DTC的故障排除。
