發動機五大系統構造組成圖解
09-18
發動機五大系統包括：燃料供給系統，起動系統，冷卻系統，潤滑系統，點火系統。 下面汽車維修網小編就跟大家講講這五大系統的組成和作用，大家一起了解一下。
冷卻系統
冷卻系統：冷卻系統主要由水泵、散熱器、風扇、水套和節溫器等組成。
冷卻系統的功用是將受熱零件吸收的部分熱量及時散發出去，保證發動機在最適宜的溫度狀態下工作。
燃料供給系統
燃料供給系統：燃料供給系由空氣供給系統、燃油供給系統和電子控制系統組成。
汽油機燃料供給系統的功用是根據發動機的要求，配制出一定數量和濃度的混合氣，進入氣缸，并將燃燒后的廢氣從氣缸內排出到大氣中去；柴油機燃料供給系統的功用是把柴油和空氣分別進入氣缸，在燃燒室內形成混合氣并燃燒，最后將燃燒后的廢氣排出。
潤滑系統
潤滑系統：潤滑系統由機油泵、機油濾清器、機油冷卻器、集濾器等組成。此外，潤滑系統還包括機油壓力表、溫度表和機油管道等。
潤滑系統的功用是向做相對運動的零件表面輸送定量的清潔潤滑油，減小摩擦阻力，減輕機件的磨損，并對零件表面進行清洗和冷卻。

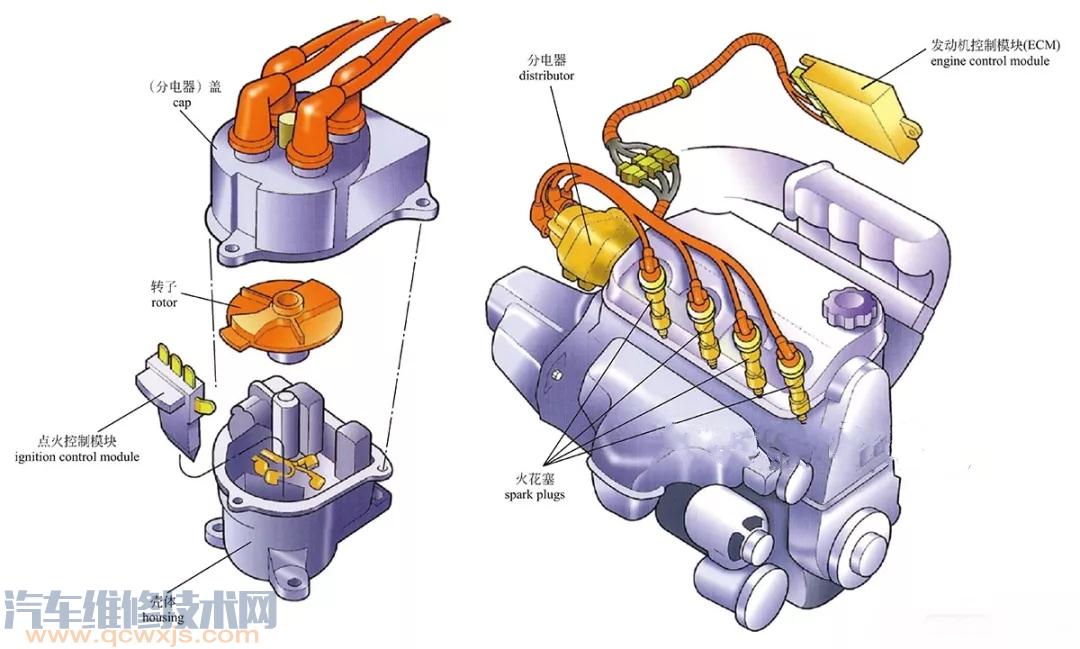

點火系統
點火系組成：傳統式由蓄電池、發電機、點火線圈、斷電器、火花塞等組成。普通式和傳統式點火系統類似，只是用電子元件取代了斷電器。電子點火式全部是全電子點火系統，完全取消了機械裝置，由電子系統控制點火時刻，包括蓄電池、發電機、點火線圈、火花塞和電子控制系統等。
在汽油機中，氣缸內的可燃混合氣是靠電火花點燃的，為此在汽油機的氣缸蓋上裝有火花塞，火花塞頭部伸入燃燒室內。能夠按時在火花塞電極間產生電火花的全部設備稱為點火系統，點火系統通常由蓄電池、發電機、分電器、點火線圈和火花塞等組成。

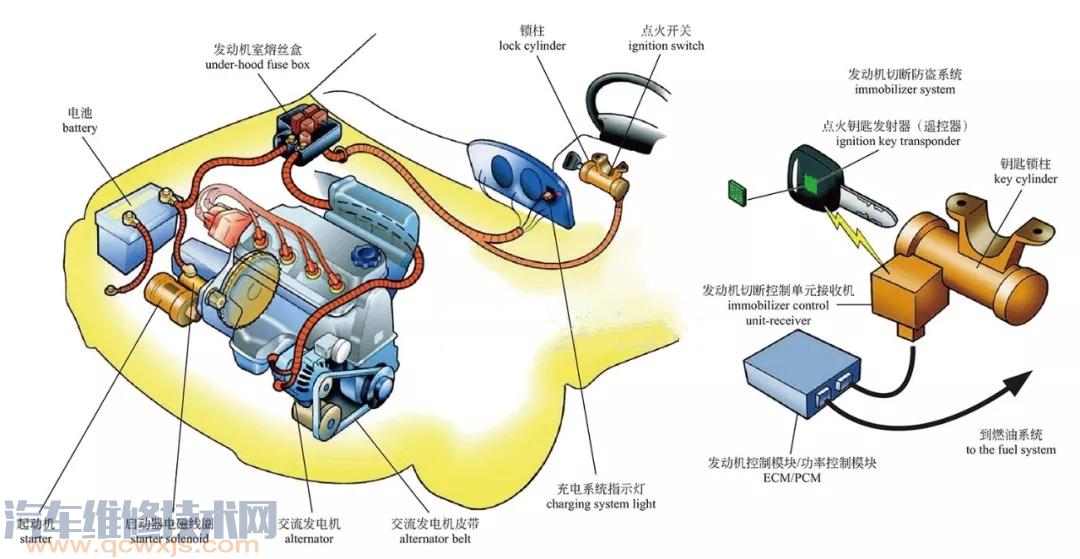

啟動系統和充電系統
起動系統：主要由蓄電池、起動控制與傳動機構和起動機（馬達）等組成。
啟動系統由蓄電池、點火開關、啟動繼電器、起動機等組成。啟動系統的功用是通過起動機將蓄電池的電能轉換成機械能，啟動發動機運轉。
充電系統由發電機、調節器、蓄電池以及充電指示燈等組成，是汽車用電設備的電源。
以上就是汽車維修網小編分享的發動機五大機構的組成構造圖解了，大家都了解清楚了嗎，沒記住的小伙伴趕緊收藏來，別忘了分享給朋友哦。
